Рано или поздно, нетерпимость достигает пика.

Делал избыточное количество различных разъёмов на ЗУ из БП ПК. Картинки в интернете, касательно "где у USB плюс и минус" - разные; и, соответственно, диаметрально противоположные. Чуть не сжёг телефон неправильно спаянным разъёмом microUSB по картинке (при этом, находящаяся рядом вторая пара глаз не заметила ошибки - слепая, наверное). Так как разъём microUSB был уже залит суперклеем - пришлось сделать китайщину: поменять плюс на минус со стороны USB-AM.

Понял, что так продолжаться больше не может, - и создал свою картинку: на основе мультиметра, создания 2 USB-удлинителей и повторно кабеля USB-AM→microUSB.

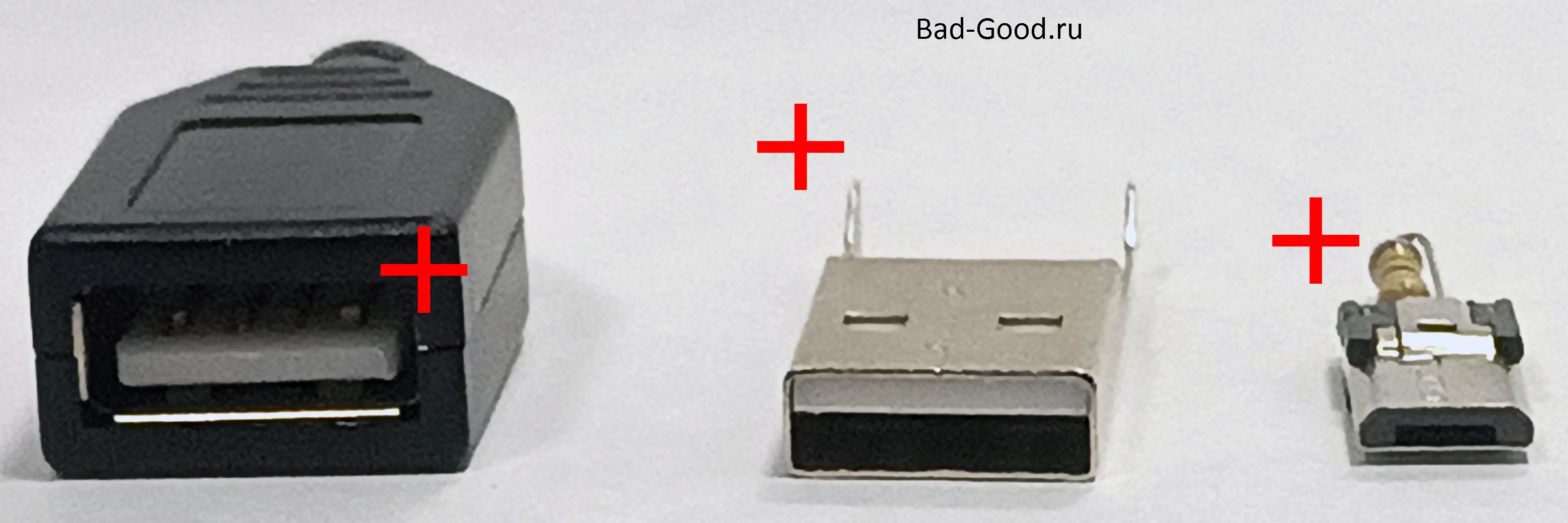

Эталон: присоединение USB-разъёма USB-AM в разъём ИБП USB-AF и подкраска красным маркером плюса, показанного вольтметром. На основании корректно размеченного разъёма USB-AM - сделалась ответная часть USB-AF. На основании того же разъёма - сделалась ответная часть microUSB(M). Проверено сотовым телефоном, который не жалко из-за всратого автофокуса: Nokia C20.

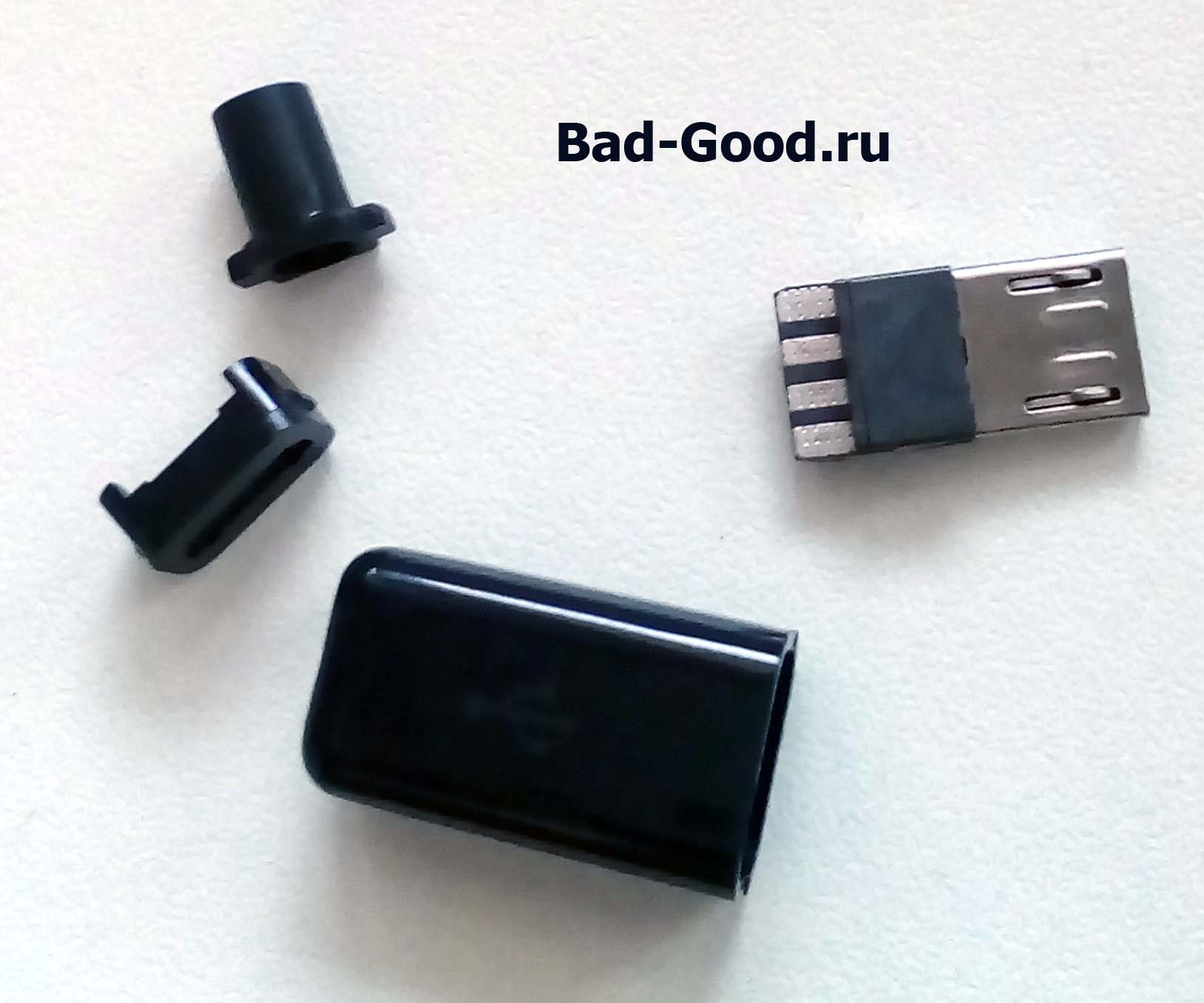

И ведь хрен разберёшь: microUSB Male физически вставляется в microUSB Female - но microUSB Female вставляет в microUSB Male свою внутреннюю контактную пластину. Мало того, пишут: "USB-AM", "USB-AF" - но нет "microUSB(F)" и "microUSB(M)". Гуглишь, гуглишь, вспотел уже весь - "microUSB-BM, microUSB-BF", "micro BM, micro BF" - ну и где истина?

На заднем плане - 2-значный резистор для имитации оригинальности ЗУ, 0.125-025Вт, иначе в корпус разъёма не влезет.

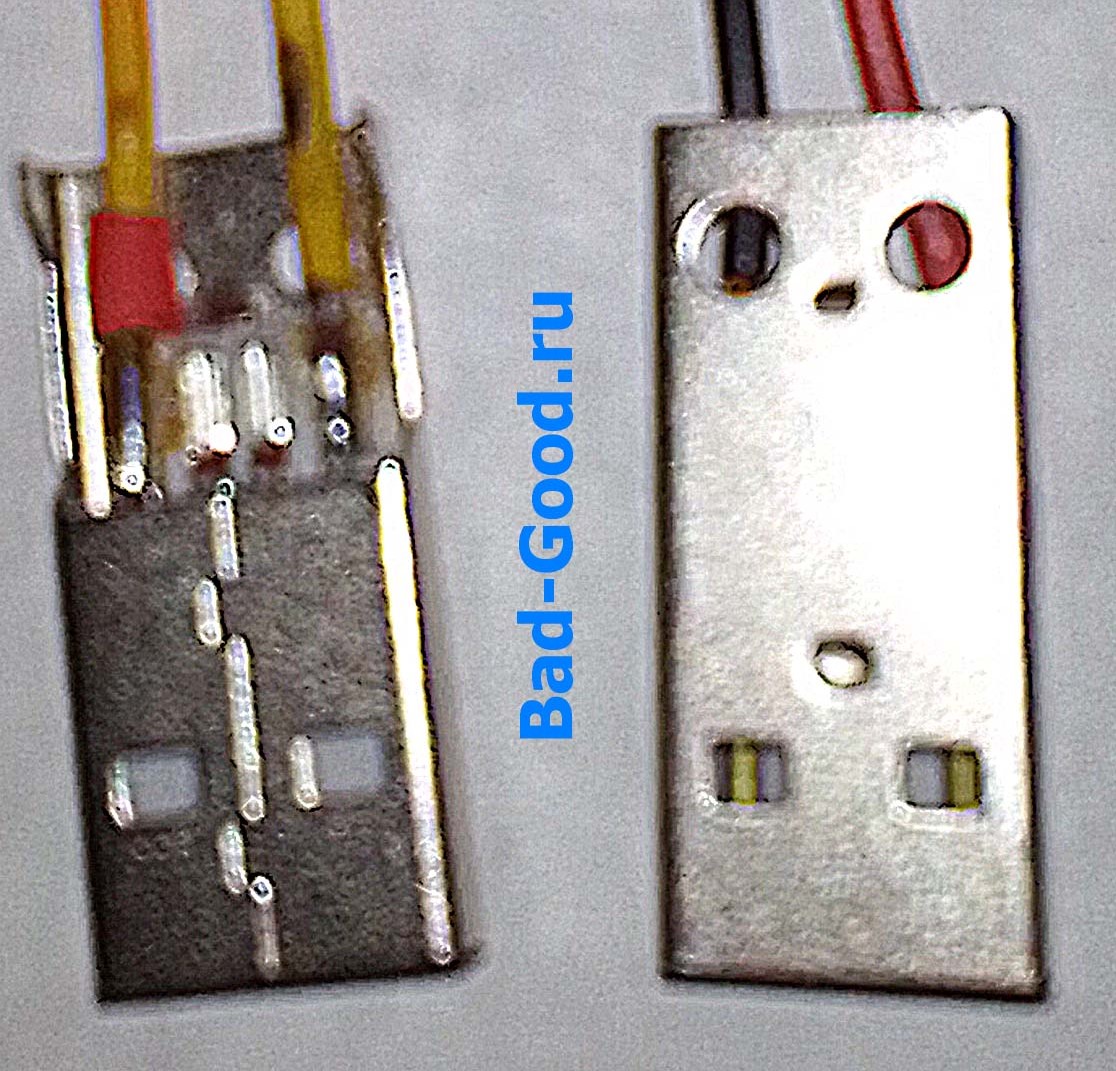

А вот пример неправильной распиновки USB-AM.

Если USB-AM лежит задней площадкой вниз:

- в этой площадке должно быть 2 круглых отверстия для фиксации в пластиковом корпусе;

- белая направляющая должна быть сверху, а не снизу;

- квадратные дырочки должны быть не чёрными, а белыми: отображение белой направляющей. Предположим, в площадке нет направляющей, - тогда это вводит в заблуждение: собранный USB-AM имеет белые дырочки с одной стороны и чёрные с другой (если не светить в них фонарём - контактов направляющей не видно);

- чёрный провод должен быть справа, а красный - слева.

Пример запутанной распиновки.

Распиновка:

- верная - но описание контактов начинается слева направо вместо справа налево;

- нет описания перемычки синего цвета и зачем она нужна. На покупных разъёмах USB - только 4 контакта, может ввести в заблуждение.

Сделанные 2 удлинителя, также, позволяют использовать 2 разъёма повербанка, если подключаемый потребитель слишком широк -  и перекрывает второй разъём (например, фумигатор).
