Разнородное ЗУ из БП ПК (05.04.2025). Печать E-mail
2025 - Апрель
05.04.2025 06:35
Save & Share
Изначально пользуясь дешёвыми маломощными ЗУ 5В, с реальным абсолютным максимумом до 3.5А суммарно и до 2А на разъём, - проблем не было (было даже нестандартное их использование). До тех пор, пока не появился повербанк ROMOSS (требующий от ЗУ те самые 2А по microUSB) и комары на чердаке (требуется частая зарядка ROMOSS). ЗУ заряжало его, да; но это было максимумом его возможностей - просаживалось до 4.5В/1.9A и грелось как морда принца Лимона при крике "Молчааать!11". Оставлять такое без присмотра - стрёмно.



И так, плавно, всё вернулось назад к идее использования БП ПК в роли зарядного устройства на много потребителей:
- разнородного (некоторые тонкости о нём были здесь). Линии 5В с разнообразием разъёмов - самые ходовые, 12В - редко попадаются (хоть и разнообразие разъёмов выбешивает), 15В - попадается разово (но если попадается - то профит очень существенный). Объединение проводов +3.3В и -12В - и дадут эти 15.3В (0.8А, согласно описанию БП сбоку). И эти реальные 16В успешно проверены ранее при зарядке автомобильного пускателя, питании проводной машинки для стрижки и потенциального программно-аппаратного токоограничителя - тут уже и о ЗУ для АКБ ИБП задуматься можно как об ещё 1 опции;
- именно высокоамперного (до 10А на разъём: зависит от сечения проводов БП - типовое >5А);
- без светящихся синих светодиодов, наличие которых предсказать в ЗУ 5В до его покупки - сложно. Ну, можно позволить себе 1 красный светодиод: током, скажем, >25мкА;
- не 5В выдаёт, а выше, - что даёт возможность использовать длинные провода. По сути, такое можно повесить рядом со щитком - и кинуть 10-метровые провода по всей квартире к розеткам 230В, сделав по соседству высокоамперные 5В.

И даже у такой простой задачи оказались нюансы - и даже одно фаталити.

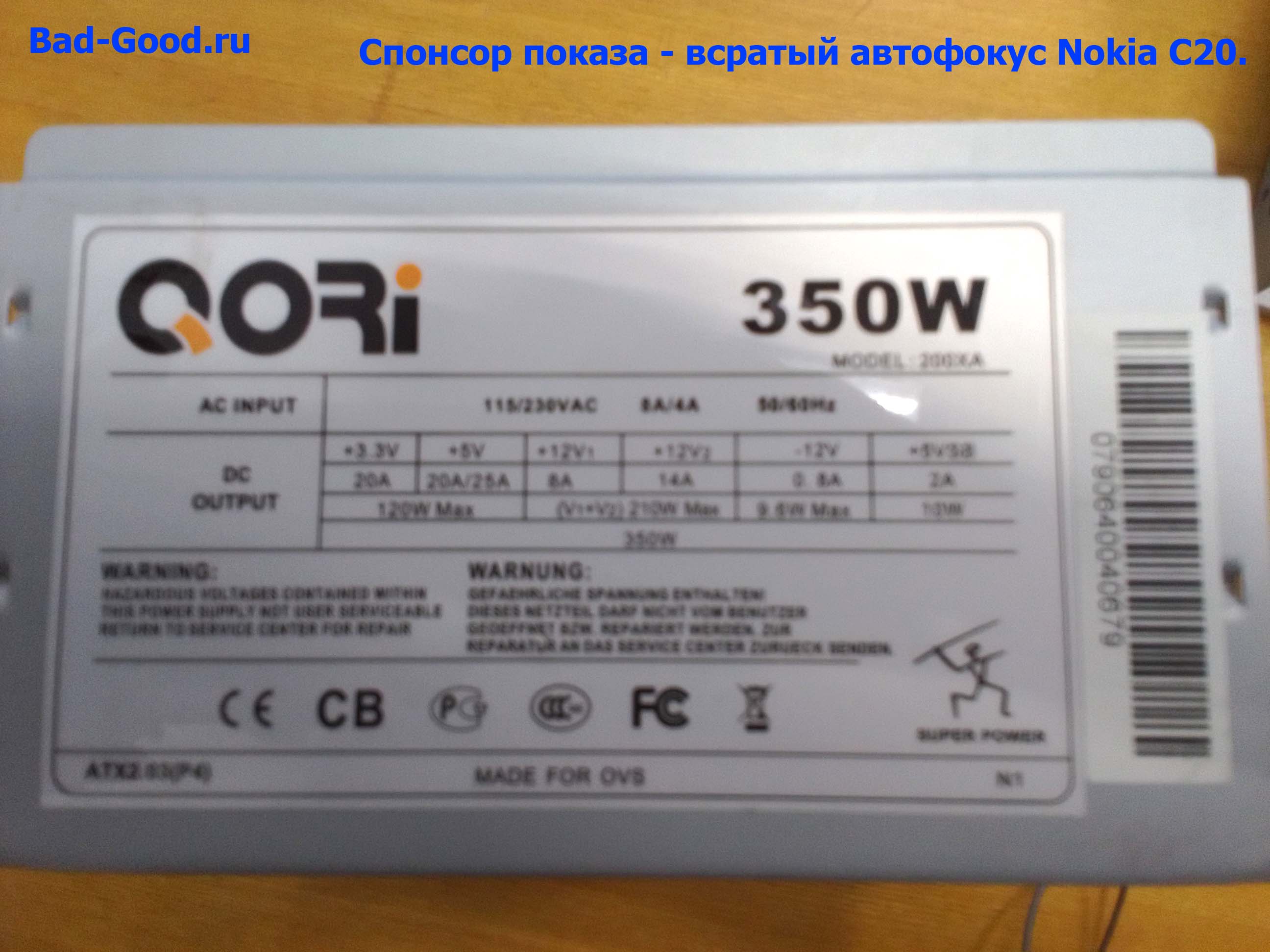

Выбор пал на списанную запчасть >8лет: БП ПК SuperPower QORi 200XA, 350Вт, 2010 года выпуска. 20А по линиям 5В, 0.8А по линии 3.3В+(-12В) - при необходимости АКБ ИБП 0.7А. О треше: этот 15-летний хлам продаётся на маркет-яндексе за 822руб.

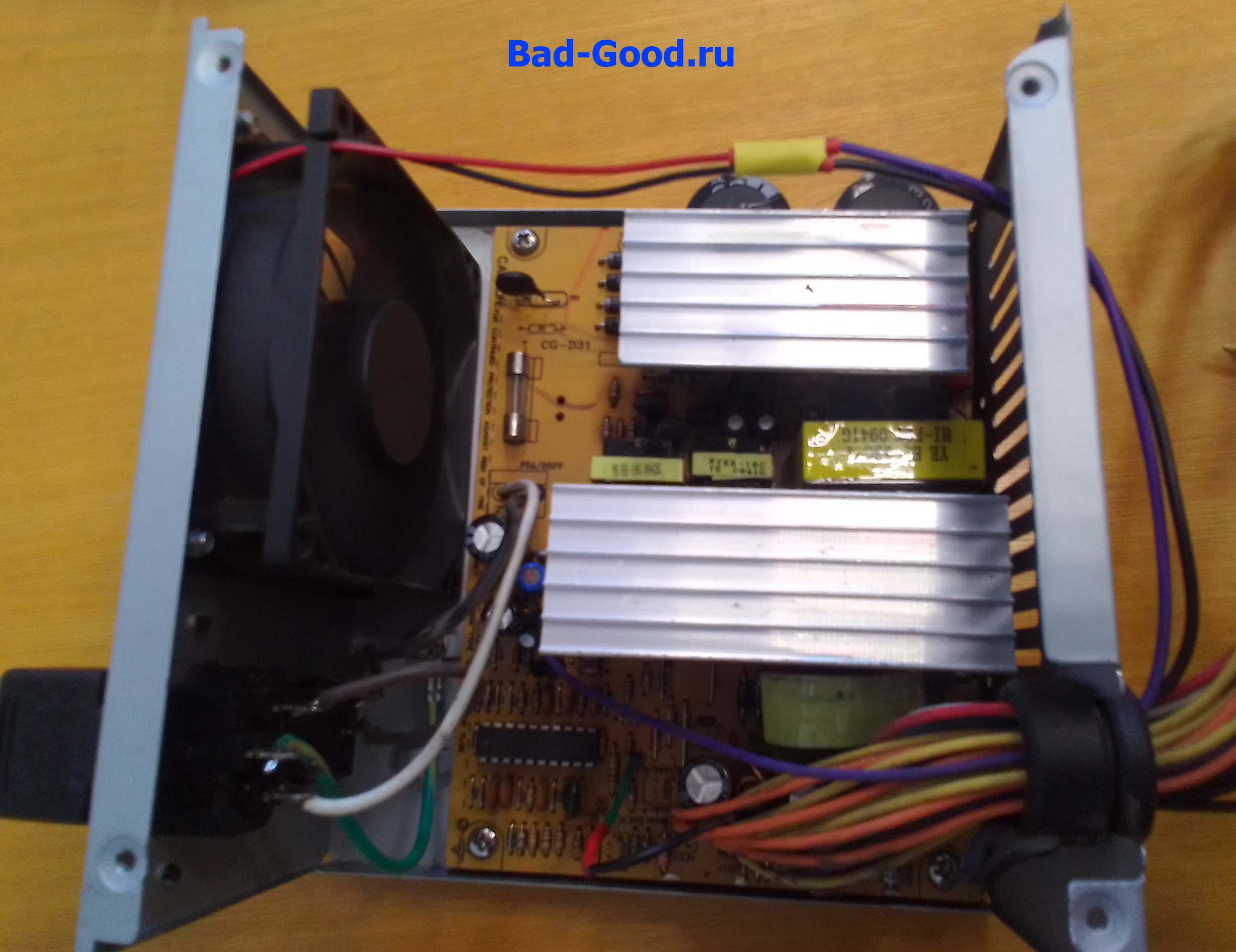

При вскрытии БП - возможны варианты в каждой серии действий:
- обязательная продувка и протирка от пыли корпуса, протирка и смазка вентилятора: всё-таки, надо получить максимально тихий образец;
- отрезать выходные разъёмы 24+4pin. Отрезать коричневый и серый провода 3.3В и PG (PWR_OK/PW_OK). Но оставить длинные линии Molex/SATA: с выходных разъёмов проводов хватит на всех;
- зелёный PS_ON и чёрный GND соединить друг с другом именно в самом блоке: если для лабораторного БП удобнее отдельный выключатель, то для зарядного - задняя кнопка;
- вентилятор 80мм шумный за счёт высоких оборотов. Независимо от силы тока, 3 варианта работы: тумблер MTS-102 как переключатель 12В/5В, потенциометр 220Ом/1Вт для регулировки оборотов именно при 12В, только 5В (нагрузка вряд ли будет больше 50Вт суммарно). При 5В - абсолютная тишина;
- лучше именно до пайки все провода под разъёмы перетасовать в 1 пучок, чтобы всё остальное как резерв стало в другом, - и разместить их оба обратно в пластмассовый круглый фиксатор.

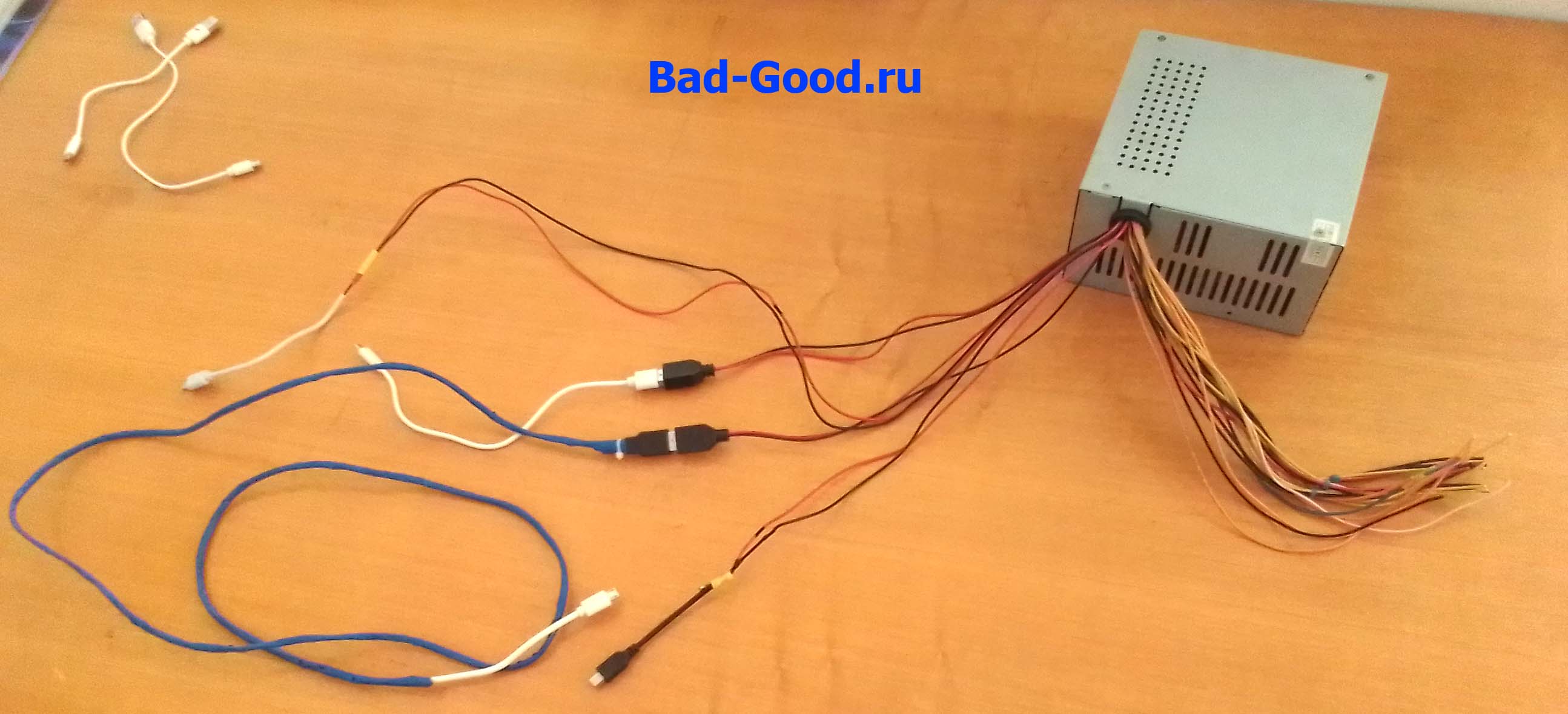

При подготовке выходных кабелей, припаиваемых к линиям БП:
- перетряхнуть весь дом на тему зарядных кабелей. Потому что далее будут обнаруживаться проблемы;
- каждый кабель, желательно, протестировать в мобильном телефоне, чтобы увидеть примерную скорость зарядки: медленная, стандартная или быстрая. Из всех кабелей только 2 поддерживало стандартную, остальные - медленную. Медленные помечались красным маркером, стандартные - зелёным;

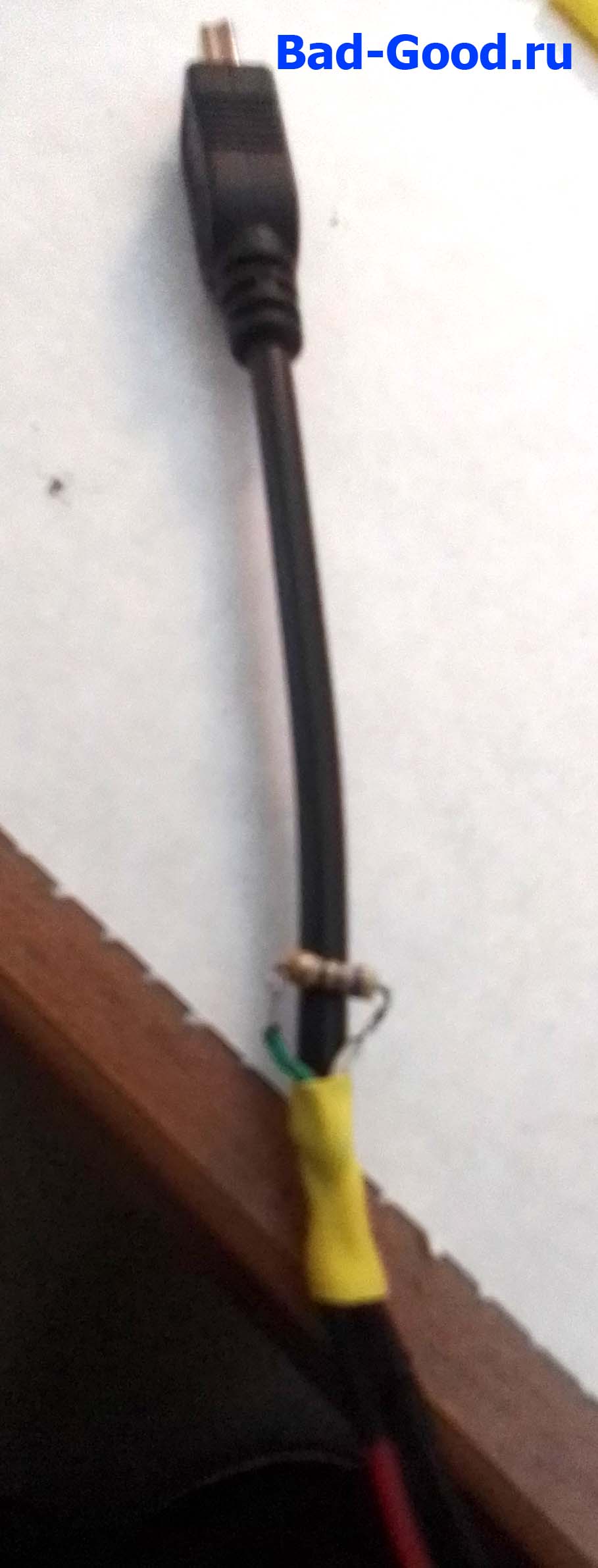

- стоит помнить о том, что кабели должны быть 4-жильными: для подпаивания относительно низкоомного резистора к информационным проводам - чтобы хитрожопые телефоны думали, что ЗУ родное. Использовал 68Ом/0.125Вт. При напряжении 3.3В ток составит максимум 0.16Вт - однако этот максимум никогда не достигается: как правило, в этой цепи телефона есть ещё сопротивления;
- кабели разрезать лучше посередине: хвосты USB-AM крайне быстро расходуются. В процессе проверки - обнаружится также, что 2 разъёма microUSB были задрочены и имели плохой контакт с телефоном, - их судьба очевидна: на USB-хвосты. Которые, в свою очередь, тут же ушли на питание мультиметров и проверку разъёмов USB-AF - и опять лишних нет;
- при разрезании кабелей стандартной зарядки - выяснилось, что 1 кабель 2-проводной. То есть, проверочный смартфон Nokia C20 не требует информационного резистора - и жрёт то, что дают по сечению питания. И этот кабель можно прямо так и обозначить: "для Nokia C20 с всратым автофокусом" (хоть это и кабель от ROMOSS). Или красными термоусадками отметить. Не только автофокус получился всратым, но и монтаж: делал быстро - косметически выглядит отвратно;
- длина проводов БП 24pin, после отрезания разъёма, - 29.5см, 4pin - 29см. Использовать для удлинения до 60-90см - получится только оставшимися проводами другого цвета (но на то он и резерв);

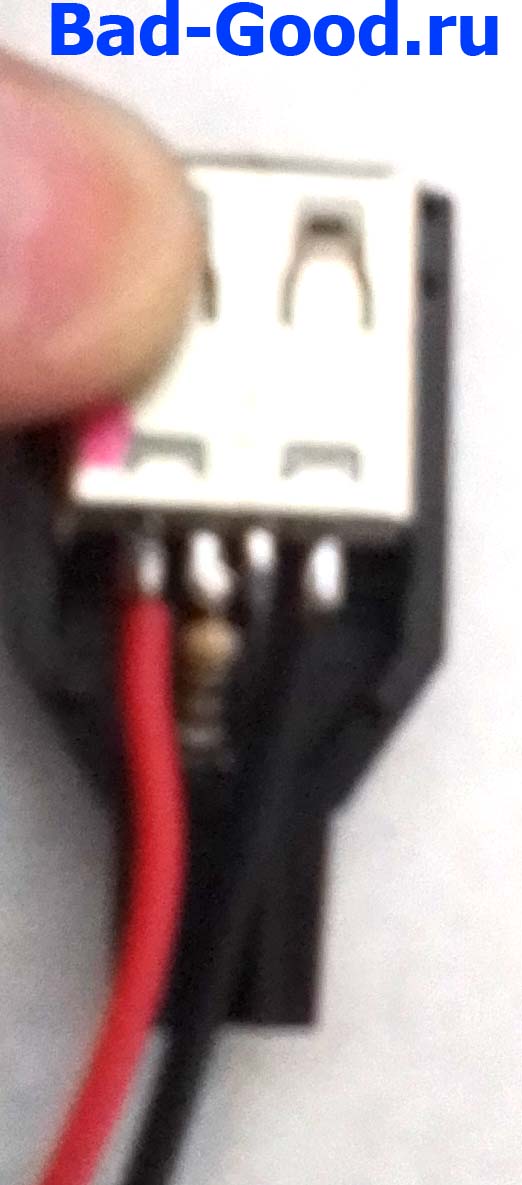

- можно припаять пару обычных разъёмов USB-AF, до кучи. Требуется их перепроверка после склеивания корпуса разъёма: чтобы не произошло замыкания контактов из-за очень плотной компоновки резистора и проводов. Резистор расположен вертикально: резистор в одном информационном проводе, параллельная другая его ножка - в другом.




Кабель питания БП лучше выбрать тонкий: гибкий (можно даже IEC-52). А можно и тупо кабель с вилкой от торшера припаять.

А теперь: почему это всё не заработало. Делайте догадки и ставки, шлите проигранные бабки на карту: угадать такое - невозможно. Симптоматика:
- телефон заряжается, но даёт команду БП на увеличение напряжения с 5.22В до 6.3В;
- не каждый телефон заряжается - часть вышибает БП в защиту;
- может оказаться так, что подключенный мультиметр как вольтметр, внезапно, резко показывает нехватку питания от батарейки - и тускнеет-гаснет за считанные секунды;
- при включённом БП (крутится вентилятор) - выходного напряжения нет до момента полного выключения (вентилятор высаживает конденсаторы) и последующего включения;
- данные проблемы могут проявляться, а могут и нет.

Анализ:
- не батарейка мультиметра (напряжения реальные);
- не обратный ток (не перевод телефона в режим отдачи напряжения из-за неправильно выбранного резистора);
- не неправильно выбранный резистор 68Ом (в реальности оказалось 66Ом);
- не проблемы в контактах разъёмов;
- не проблема в разрезанных сторонних выходных кабелях, у которых всего 2 контакта;
- не проблема в неразрезанных сторонних выходных кабелях (хотя с ними всеми - ничего не работало).

Итоги:
- БП ПК дали ремонтники, проверили пассивным покупным тестером - как подтверждение работоспособности;
- вот тут и прокол: вера в ремонтников, надежда на удачу и любовь к неизведанному. Много раз говорил, что тестирование БП ПК должно быть именно нагрузочным (даже в своём тестере оставил макет для силовой нагрузки и возможность его подключения), - и сам попался. Вера в высокоамперность БП - ограничилась его проверкой током 0.5А. Между тем, на 0.7А он начал угорать;
- не телефон давал команду БП повышать напряжение, а сам БП глючил линиями 5В, завышая на них напряжение при повышении тока - и блокируя сам себя средствами защиты. Вот именно линиями 5В - все остальные линии полностью исправны - выбирать другой БП, настраивать его и всё перепаивать с предыдущего - ^&*~@%&$#@$@$^#$^!!. В итоге, достал такой же - но уже рабочий;
- часть телефонов, в свою очередь, включало в себе защиту до собственной ручной перезагрузки: "плевать, какое напряжение, - ничего больше не возьму". Поэтому и от расположенного рядом покупного ЗУ на 6 USB - заряд не шёл;
- телефон без резистора пишет, что зарядка стандартная. Но, по факту, - между слабой 0.15А и стандартной для него ~0.75А. А вот с резистором - тот же телефон прёт 0.76А и выше к 1А (не сразу пик наступает). 0.75-1.35А - стандартная зарядка, если просуммировать полученные результаты по разным телефонам;
- вращающийся вентилятор - работающая дежурка, даже после экстренного выключения.

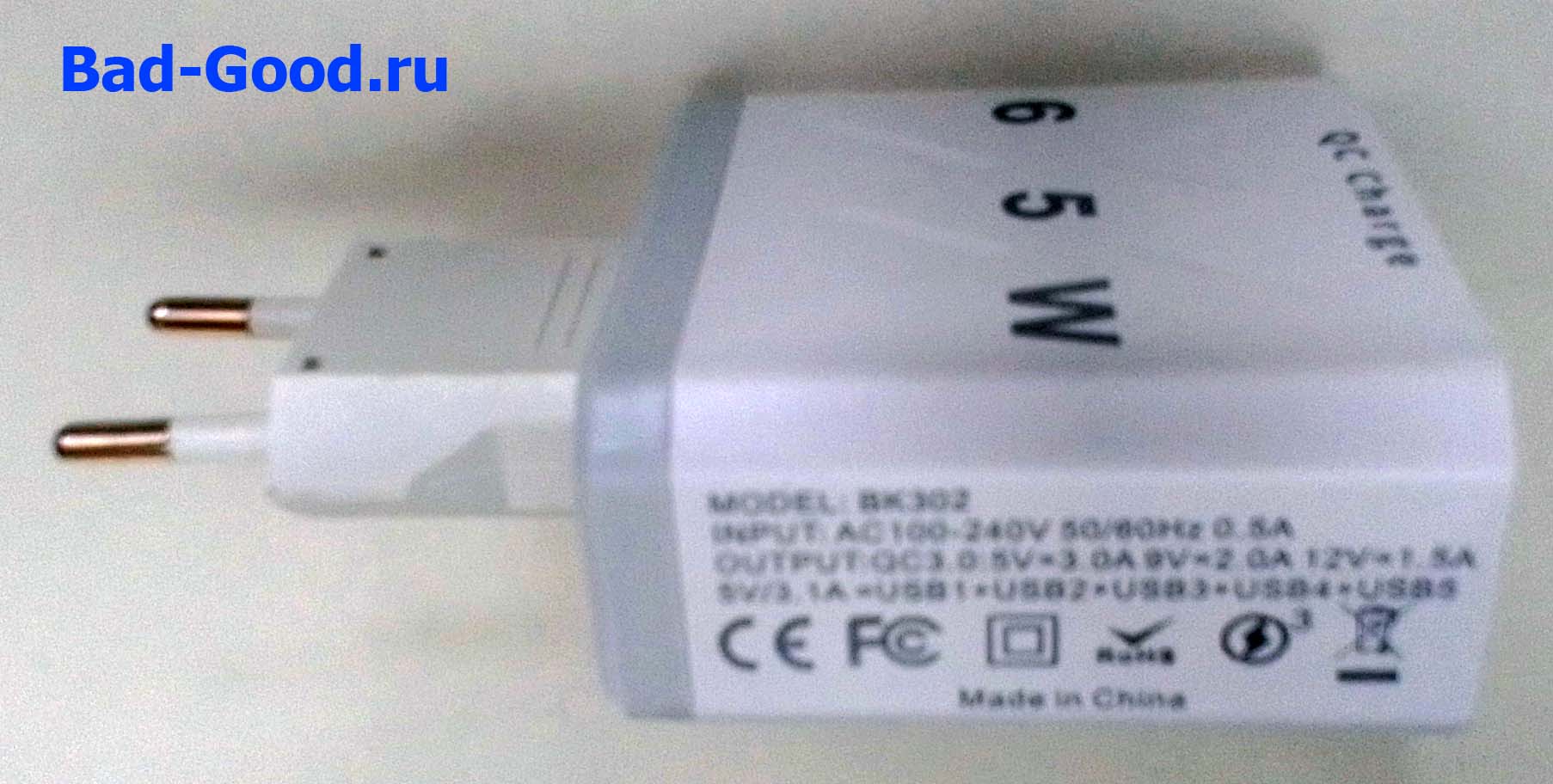

К слову, из этих "65-ваттных" 18Вт - так и не смог ни разу получить ни 9В, ни 12В - и эти надписи являются обманкой.

После смены БП и матерного перепаивания разъёмов - всё заработало как часы. Стабильные 5.2В - на трёх потребителях сразу. Если по другой ветке кинуть ток 5А (бедный резистор 1Ом скончался) - на текущей ветке падение всего 0.03В. Но и здесь закрались ошибки:
- длительное тестирование проводилось при вентиляторе от 5В и открытом корпусе. Воздушные потоки изменены, вентилятор неэффективен. Повезло: при нагрузке ~2А (2 медленных и 1 обычная зарядки) - радиаторы чуть тёплые;
- проверка нагрева резисторов 68Ом: тоже была сделана в самый последний момент - холодные;
- из оставшихся неразрезанных разъёмов медленной зарядки: нужно было все воткнуть в USB, замерить ток на одном и том же телефоне - и выбрать 1 лучший. Медленная зарядка, успешно, например, используется в самодельном повербанке;

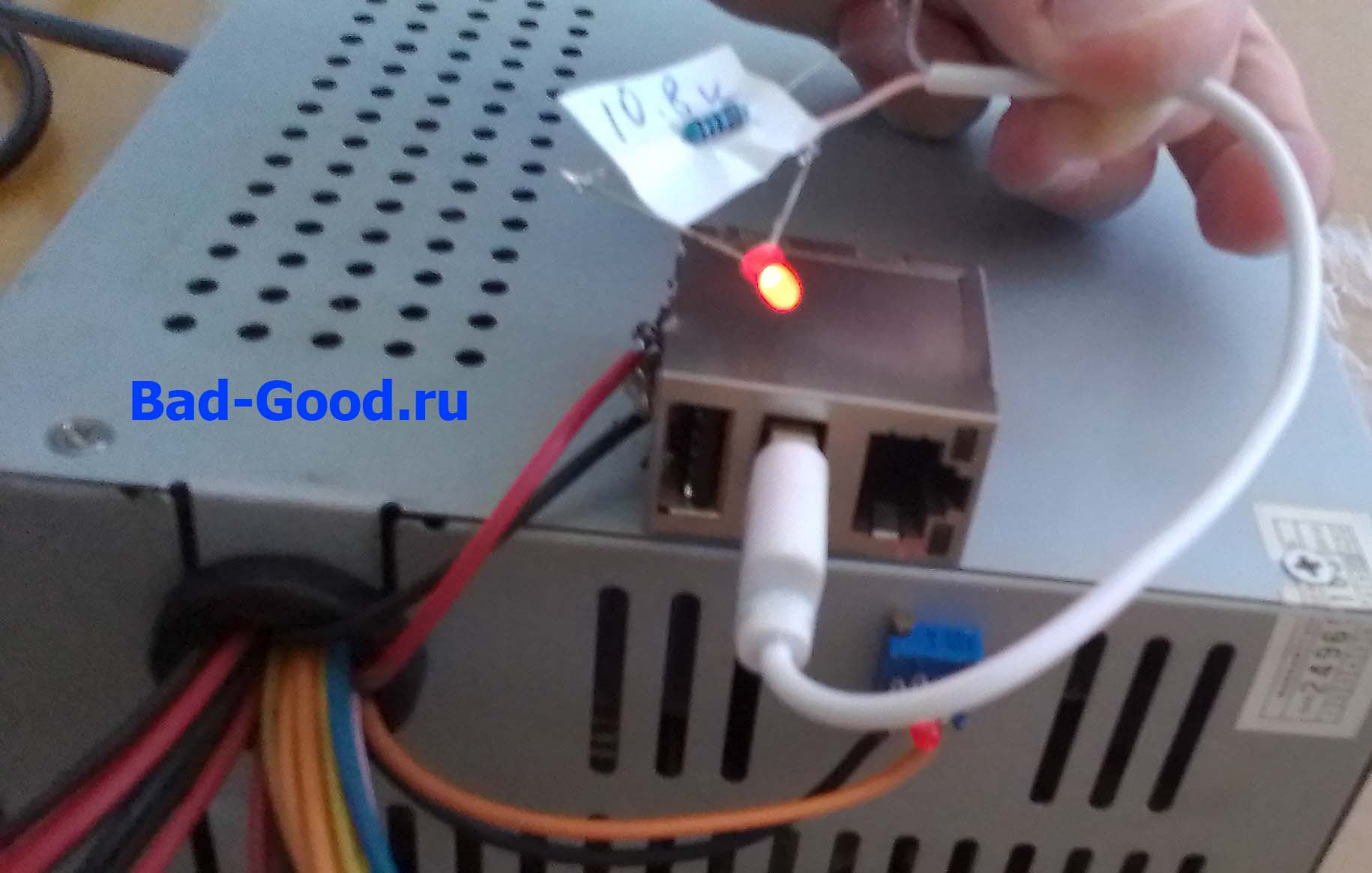

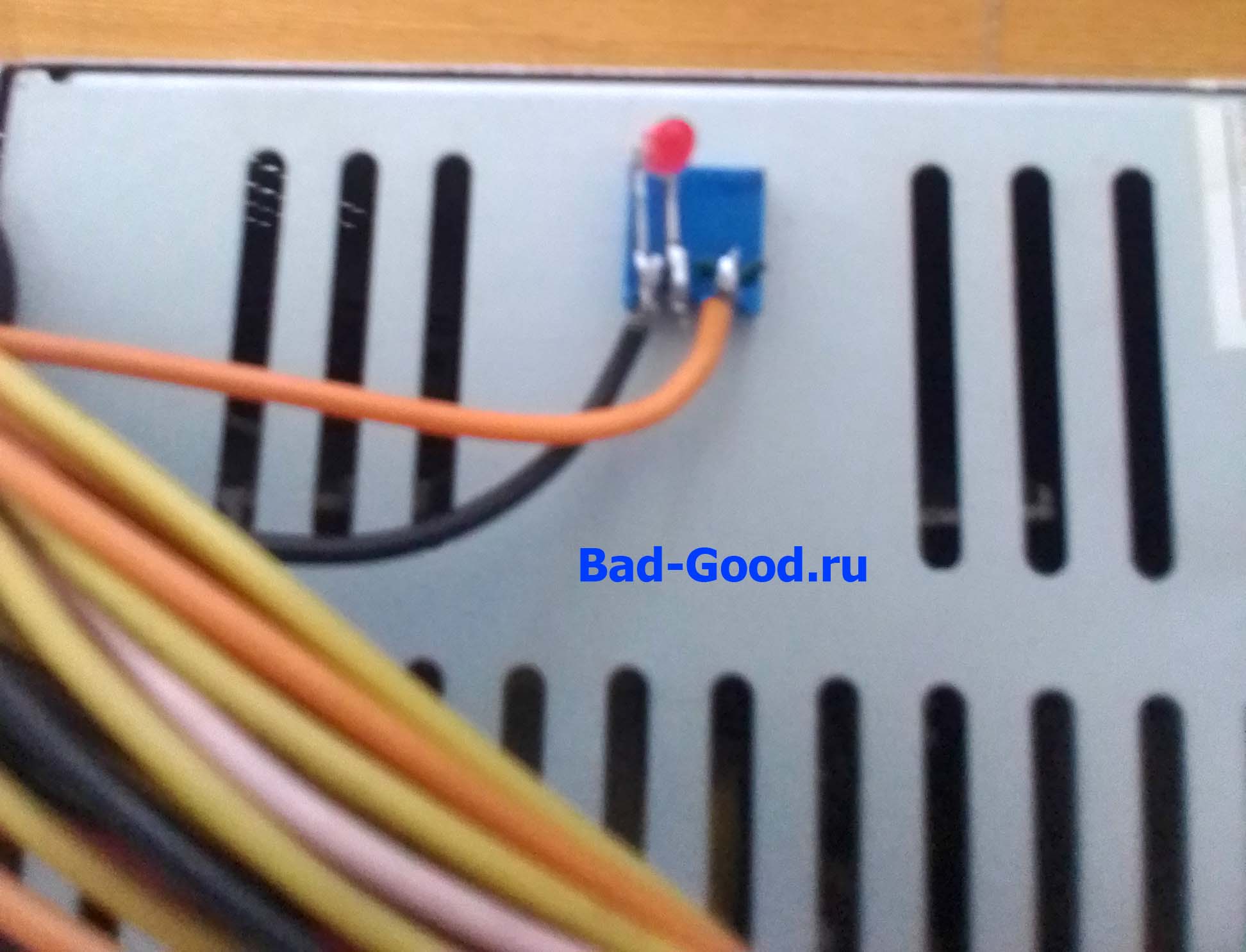

- допаял-таки светодиод как индикатор. Монтаж светодиода на полностью металлический корпус: потенциометр 3296W 20кОм на суперклей Сила 505 плоской стороной, колёсиком вверх, ножки выгнуты вверх, все 3 ножки являются фиксатором и светодиода, и обоих проводов 3.3В и GND. Выкручивание потенциометра хотя бы на пару оборотов относительно конца - первый пуск - кручение резистора дальше до еле заметного свечения (чтобы, что днём, что ночью, - не раздражал глаза);
- вентилятор в исправном БП немного трещит, в отличие от полностью бесшумного в неисправном. Поменять их местами и перепаять - уже сил не осталось;
- оторванная в ярости дежурка 5VSB всё-таки нужна: способна быть включённой, когда PS_ON и GND разомкнуты. Но также, даже при 0В на неисправном БП (уход в защиту), - дежурка не выключилась, и вентилятор продолжал крутиться.

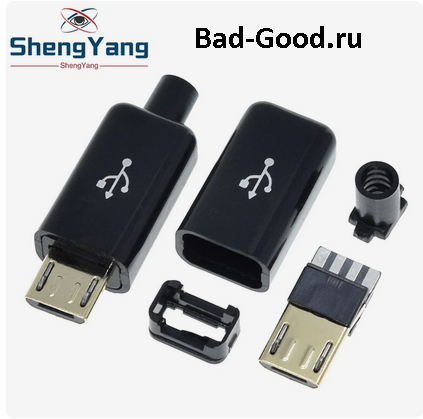

- и, конечно же, гвоздь программы: разъёмы microUSB и прочие необходимые, прямо для пайки проводов БП напрямую, - на алиэкспрессе за копейки (но их ждать надо). Но и ложка дёгтя: ножки у этих настолько близки друг к другу - что вручную припаять толстые провода от БП крайне неудобно. Однако и тут неожиданный поворот: есть разъём-коробочка - вот оно, счастье: дороже в 1.5 раза (84руб/10шт) - но удобство пайки сильно повышается, и отверстие для проводов широкое. Сколько ампер могут пропустить через себя - покажет их приобретение.




(добавлено 07.04.2025) Подключил несколько разных устройств, включая ROMOSS. Суммарный ток - порядка 4А, и БП - реально фиолетово. Интересно, а без вентилятора вообще: его безопасно использовать? Стоит проверить, если когда-нибудь будет куплена вторая квартира: чтобы в случае пожара было где жить.

(добавлено 08.04.2025) Будет уместным всё-таки добавить: если планируется именно заряжать аккумуляторы - по аналогии с ИБП из Li-ion: диод Шотки на плюсе БП просто необходим.

(добавлено 10.04.2025) Неполностью тихий вентилятор БП оказался не багом, а фичей. Если сонный как муха идёшь выключать свет на кухне перед сном - слабый треск будет услышан.

Эксперимент с зарядкой разных устройств разными кабелями - выявил ещё 1 баг. Тот кабель короткий USB-AM→miniUSB, который был выбран "лучшим", - не просто медленной зарядки, а тоже с каким-то то ли изломом, то ли с недоконтактом. Именно с ним: самодельный повербанк заряжался до цифр 88% и 62% (2 подтвержденных факта) - и заряд останавливался. Стоило перевоткнуть повербанк в припаянный кабель от ROMOSS - начал набирать по 15%/40мин. Ну и амперметр добавил пикантности: 0.66А против 0.3А.

Резюмируя: раз ЗУ 5В построены на лжи, и кабели miniUSB тоже построены на лжи (иначе как объяснить, что кабель, которым так мало пользовались, начал глючить), - значит, и зарядный стенд намного более безопасное и эффективное решение, и кабели зарядные нужно создавать самостоятельно. Цена 10 кабелей будет состоять из 140руб (50руб USB-AM и 90руб miniUSB) и цены провода необходимой длины.

Единственный плюс этих недокабелей: наличие информационных экранированных проводов: для подключения телефона или Arduino в ПК - в самый раз.

(добавлено 17.04.2025) Очень и очень качественные разъёмы: огромные дорожки для пайки, туго вставляются, крепкий корпус. Это не те говёные разъёмы, которые раздрачивались из некачественных кабелей (с целью осмотра, какие они).


(добавлено 25.04.2025) Возможно, лучше разрывать дополнительными выключателями именно GND, а не +5В: GND имеются в большом запасе. Контакты купленных разъёмов - надо почистить ластиком.

(добавлено 29.05.2025) Внедрил в БП ЗУ для АКБ. Какая же удобная, суммарно, штука получилась.

(добавлено 08.06.2025) Помог при затянувшейся жизни без света.
Обновлено ( 08.06.2025 19:57 )
