Теплопроводность термоусадки (07.05.2025).

В далёкие довоенные и доковидные времена, когда доллар был <32руб, и зарплаты начинающих работников были по покупательской способности выше, чем сейчас ведущие специалисты получают:
- произошло знаковое событие: AMD перестала создавать горящие от перегрева процессоры-печки, спася компанию и выпустив небольшую линейку ну очень энергоэффективных процессоров с невиданной тогда TDP 45-65Вт;
- купив в 2013 году AMD A10-5700 65Вт, используя правильный Windows и настроив поведение работы кулера - удавалось добиваться ситуаций, когда вентилятор кулера тупо стоял и ждал нагрузки CPU (и это при автоматическом турбо-режиме с 3.4ГГц до 3.7ГГц - практически всегда);
- тогда это было сложным приобретением: 65Вт ещё нужно было найти (и это была прерогатива именно AMD) - это сейчас такая TDP у каждого утюга есть.

В этом же году, в отделе появляется ПК:

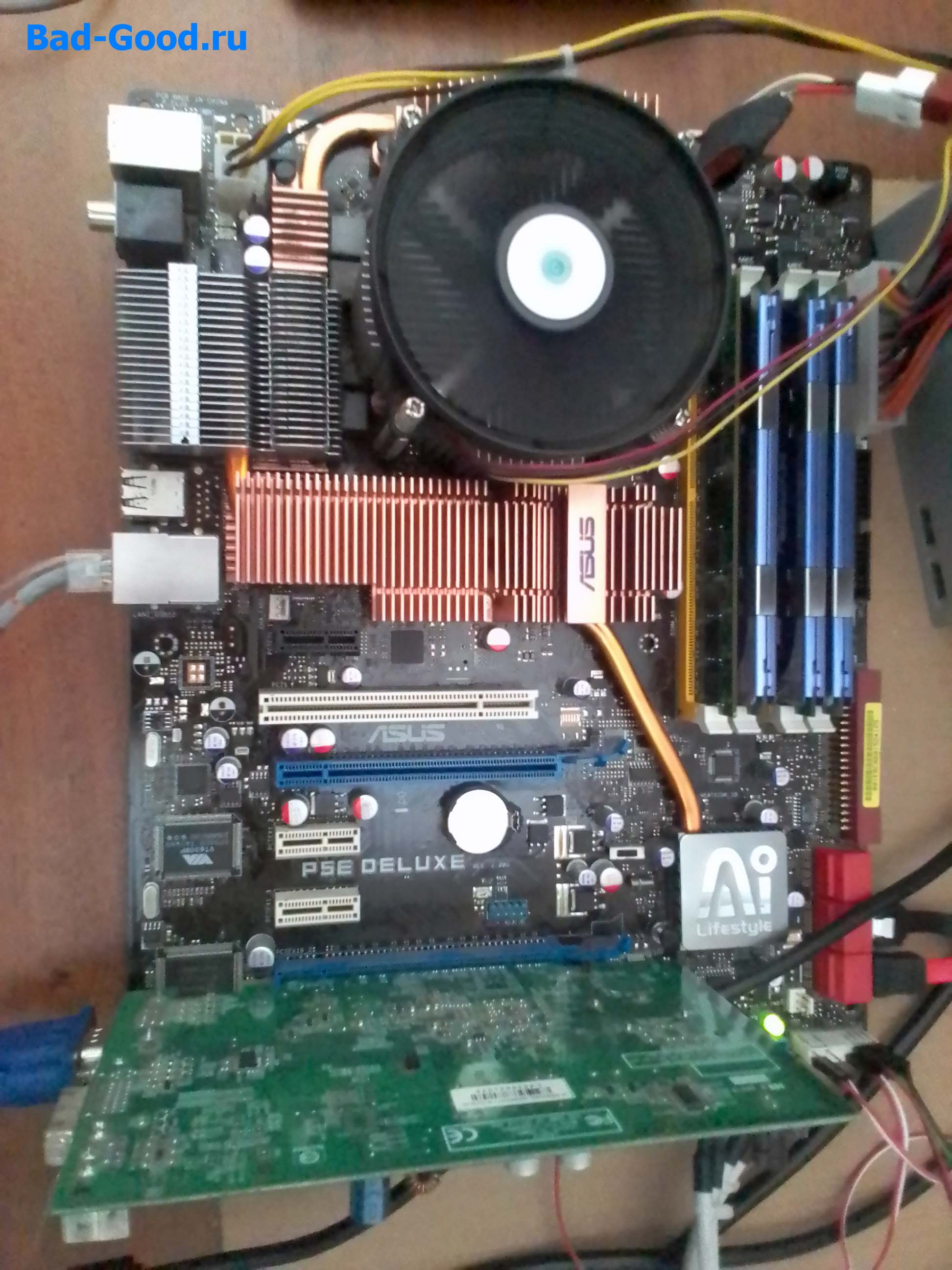

- с материнской платой Asus P5E Deluxe. С огромным количеством встроенных радиаторов - но без встроенного видео. Значит, неэнергоэффективна - и рассеивает дохрена тепла (действительно, сторонние радиаторы всегда более горячие, чем радиатор CPU в простое);
- с тормознутым процессором Intel Quad Q8300 2.5ГГц (и без турбо-режима вдобавок) с TDP 95Вт;
- и всего с 2ГБ RAM;
- вот что значит, покупать ПК в магазине, а не собирать самим, - бредовая конфигурация. В т.ч. при инвентаризации похожая конфигурация была замечена: крайне неплохой для 2010 года серверный процессор Intel i7-930 2.8ГГц, RAID-10 из 4HDD 1ТБ, видеокарта 1ГБ с 3 вентиляторами - и всего 4ГБ RAM.

Шло время:
- ПК был списан в этом году - его запчасти успешно стали использоваться как тестовая лошадка, лежа на картонке на столе в горизонтальном положении;
- конфигурация претерпела значительные изменения: замена видеокарты 512МБ на 16МБ, замена RAM 2ГБ DDR2-533 на 8ГБ DDR2-800, замена БП, клавиатуры, мыши и термопасты. Одно оставалось неизменным: вентилятор в составе кулера CPU: невозможно снять из-за неснимаемых стопорных шайб на шпильках крепления к радиатору;
- одновременно с этим, в материнской плате не работал контроль оборотов вентилятора - при скорости 2300rpm вентилятор ушатал свой подшипник. Итог: если напрямую питать 12В - гудит на всю комнату, если через токоограничивающий резистор (проходник 3pin пролежал лет 20 - и наконец-то пригодился) - гремит-трещит подшипником на всю комнату. А ещё ни материнку к паяльной станции не подтащишь, ни паяльную станцию к материнке.

Термопаста была поменяна 3мес назад:
- чтобы отдел ремонта ЭВМ поигрался с вентилятором - снимать радиатор ну совсем не хотелось;
- из других отделов пришла обратная связь: если именно подшипник убитый - да, ты восстановишь маслом работоспособность, - но треск вскоре вернётся снова (однако - с сохранением работоспособности);
- был и эпизод, когда видеокарта масло разбрызгала из-за отошедшей наклейки: мастер-фломастер не загерметизировал её суперклеем.

Решение родилось уличное: если убить гопника не получилось - нужно от него убежать.

Тут - совокупность событий:
- нужно уйти от резонанса, который порождается определёнными оборотами, которые порождаются определённым напряжением питания, которое порождается проходником, который сделан через жопу, которая горит;

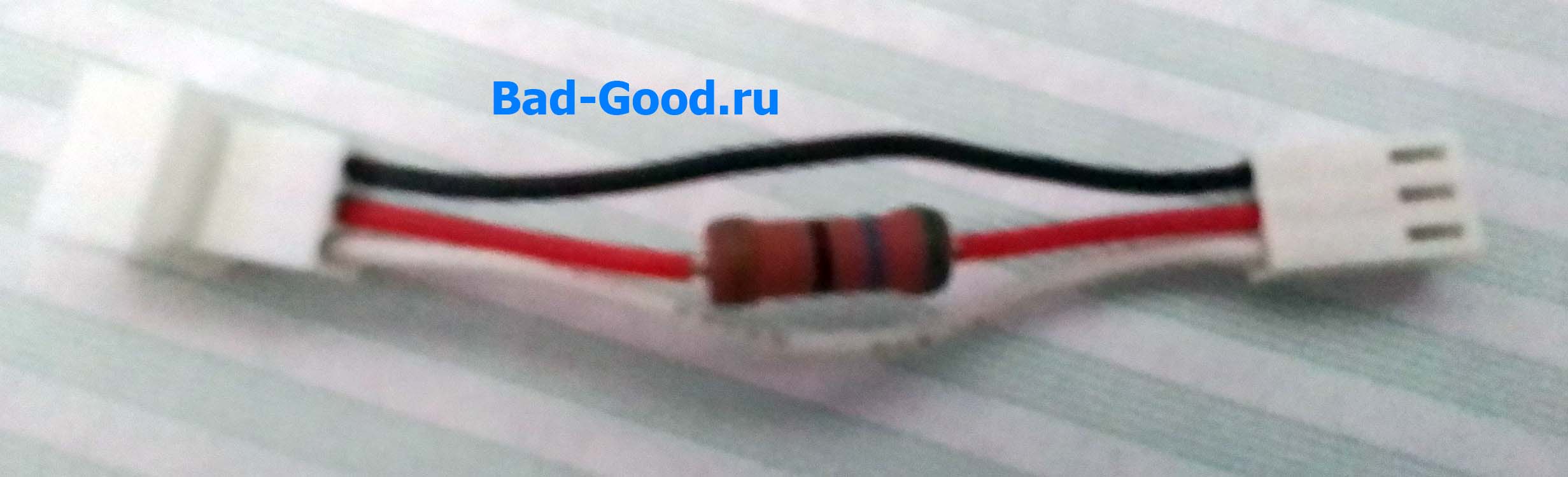

- производитель не может знать, какой мощности вентилятор будет подключен к изготовленному проходнику. Поэтому китайский резистор 56Ом/2Вт в составе проходника не справился - надо менять;
- китайские 2Вт - это российский (реальный) 1Вт. Поэтому раскалённый китайский резистор в составе проходника сильно обжигает пальцы;
- замена на резистор 76Ом/6Вт из сборной солянки советских резисторов ОМЛТ-2 военной приёмки - решила вопрос. Напряжение на вентиляторе 6.66В - полностью устраняет явление резонанса;
- напряжения еле хватает на раскручивание вентилятора, т.к. он изношен. Поэтому требуется дополнительно напаять конденсатор 3300мкФ/16В для усиленного пуска. Из этого косвенно следует, что если хочется управлять скоростью вентилятора CPU аппаратно - нельзя подключать его к 5В, т.к. он встанет, будучи изношенным (с другой стороны, отличный индикатор пищащим биосом: что он встал, и пора менять). Но можно - к линиям +3.3В и -5В БП ПК: там, как правило, не менее 0.5А можно себе позволить.

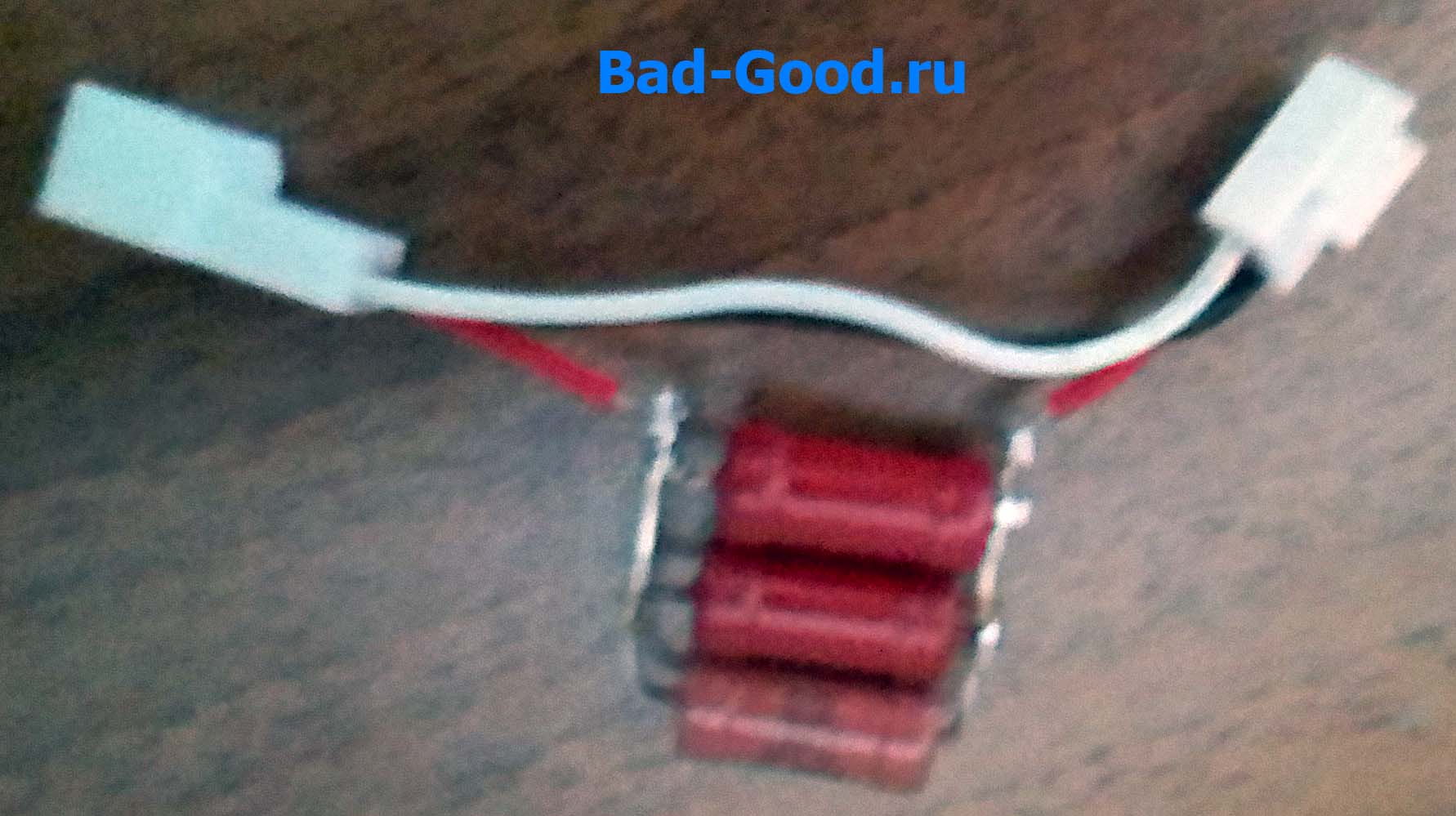

И вот, 3 резистора с огромной открытой токопроводящей площадью, - каким-то чудом ничего не касаются, вися в воздухе. Еле греются, но пальцами температура ощущается чётко. Что будет, если эти резисторы одеть в термоусадку Rexant 50мм (вот он, шанс: использовать этот диаметр - т.к. он за 10 лет нафиг нигде не упёрся)? Во-первых, она съехала при обжиге - и 2 контакта всё-таки остались открытыми наружу (зато есть, куда конденсатор припаять). Во-вторых, сама термоусадка кажется теплее обволакиваемых ею резисторов, если их трогать с необволакиваемой стороны. Она как бы отсасывает из них тепло и рассеивает большой площадью на себе. Поэтому термоусадки можно использовать как теплопроводную изоляцию.
