Проверка напряжения разъема USB (19.12.2018). Печать E-mail
2018 - Декабрь
19.12.2018 19:39
Save & Share
← Коврик для мыши своими руками (17.12.2018).   Подорожание транспорта в 2019 году (22.12.2018). →
Пару лет назад была сделана простейшая конструкция: на провод USB-папу припаивался резистор 220Ом и светодиод. Горит светодиод - USB работает, не горит - нет питания. Захотелось сделать что-то более информативное. При условии, что продаваемые устройства измерения на алиэкспрессе (проходники по 130-400руб) - врут по показаниям.

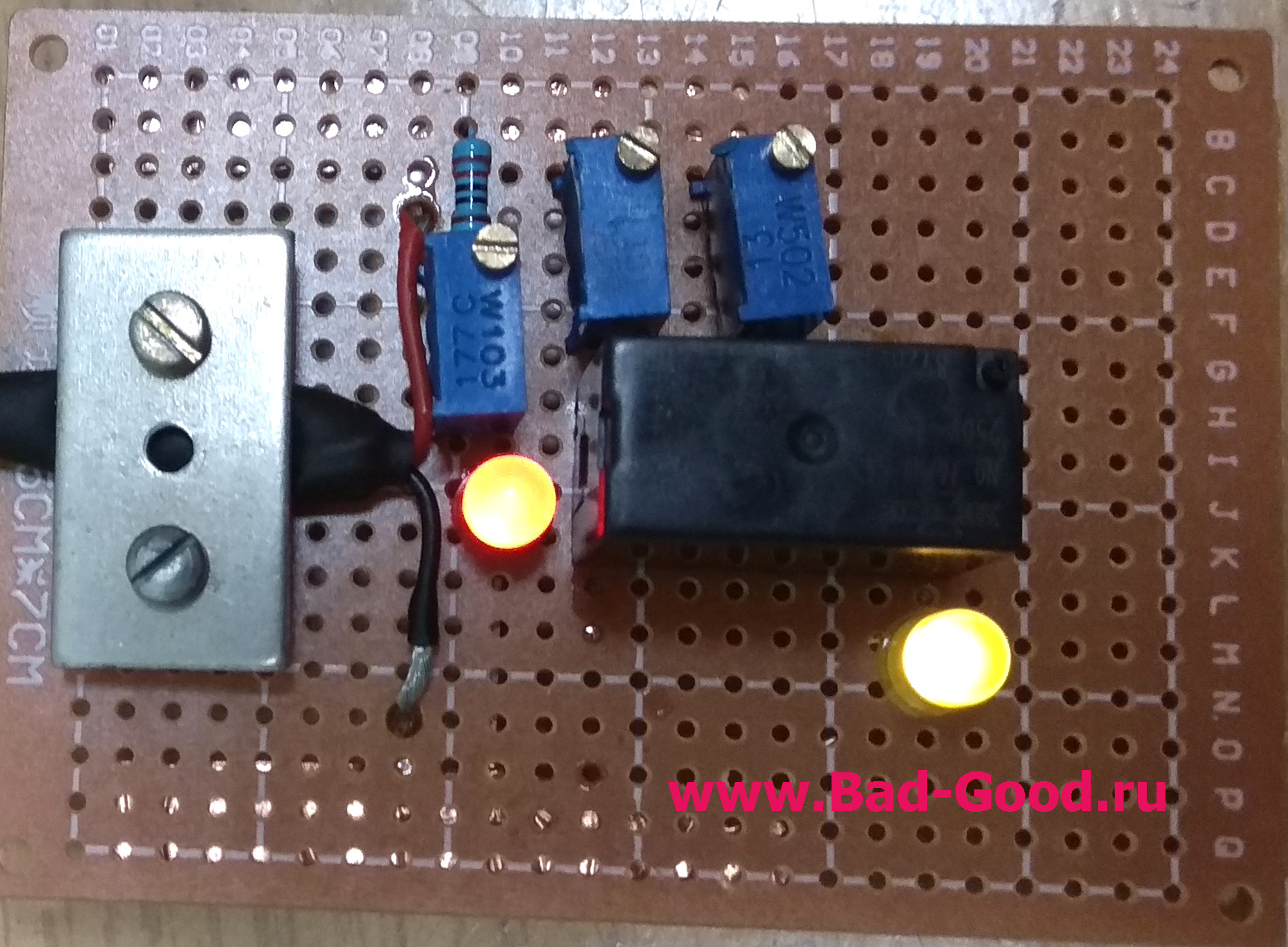

Сразу показывается фотография этого чуда. Краткое описание: красный светодиод - есть питание, желтый - качество питания (>=5В - замкнется реле). Схема данной конструкции не выкладывается по простой причине: допаивая последний компонент, пришло озарение, что конструкция бессмысленна.

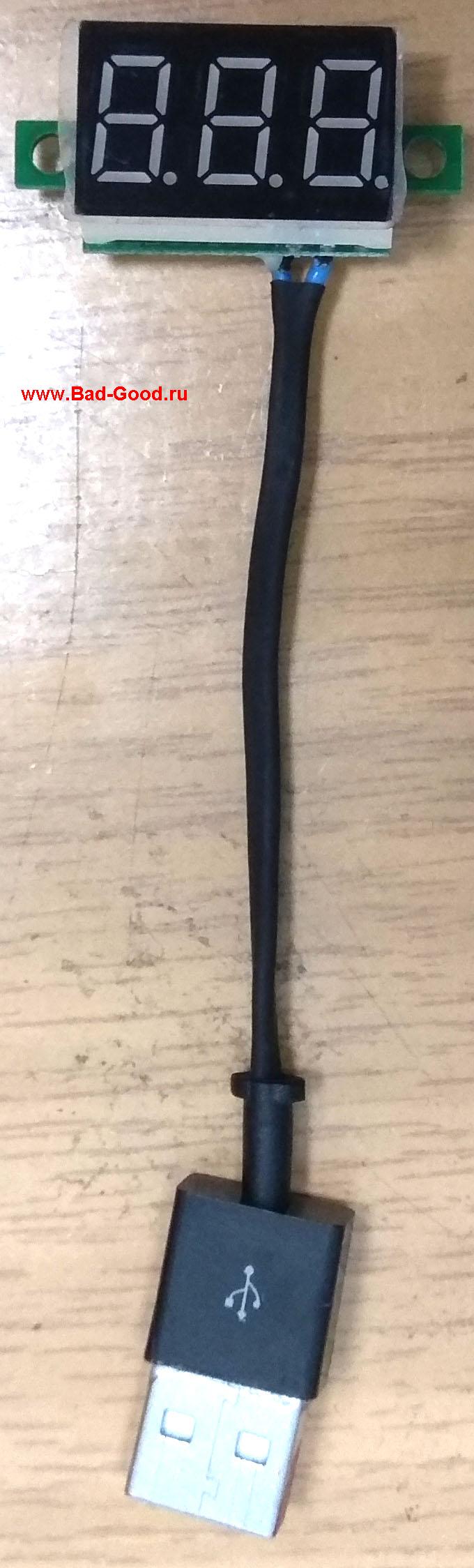

Цена конструкции, суммарно, - около 60руб. А можно взять просто разъем (не провод) USB-папа и припаять к нему китайский вольтметр за 46руб с алиэкспресса (3 цифры, 1-2 знака после запятой, в зависимости от модели). Было забыто напрочь, что эти вольтметры, несмотря на цену, имеют высокую точность измерения (если на задней стенке есть калибровочный резистор).

Несмотря на это, чудо-конструкция показала интересные моменты:
- реле не неподвижно при напряжении USB <5В, а 0.3с пытается переключиться - и включается. Не мгновенное зажигание желтого светодиода - признак низкого напряжения в разъеме USB;
- реле 892H-1CH-C 5V DC имеет напряжение срабатывания много ниже 5В. По даташиту это 80% (4В), а в реале - ~2.5-3В;
- в ноутбуке желтый индикатор сработал не сразу, а спустя 0.3с. Задержка заметна глазу. Возможно, в ноутбуках, даже без работы от батареи, напряжение питания понижено. Для флешек - не самый хороший режим работы;
- еще раз подтверждается, что когда идет работа с низкими или граничными напряжениями компонентов - лучше использовать компонент "реле". Шумно, дорого, громоздко, медленное время переключения - но жесткое превращение размыкания в замыкание. В случае с транзисторами, тиристорами, симисторами - начинаются проблемы: транзисторы приоткрываются вместо полного закрытия, симисторы и тиристоры отказываются нормально работать при напряжении <12В.

Неожиданные монтажные моменты:
- если к плате со стороны пайки на герметик посадить лист бумаги - колкость конструкции уменьшается почти до нуля. Штыри, прокалывающие этот лист, - слабое звено конструкции, легко поджимаются пассатижами к плоскости платы. Или тупо сверху наклеивается еще 1 слой бумаги - хоть на клей ПВА;
- макетную плату можно изолировать другим способом: просто прикрутить с тыльной стороны, где олово, - на 4 винта точно такую же плату. Получается сэндвич с припоем и колючками. Надо что припаять - нижняя часть бутерброда легко снимается.

(добавлено 21.12.2018) Собственно, две точки на табло вольтметра говорят об его точности 2 знака после запятой. Конкретно у этого, предположительно, цена деления 0.07В.



Размещу это чудо в разделе "приборы", чисто поржать.

(добавлено 12.04.2019) А приборчик-то дельный оказался. У сотрудника отрубался жесткий диск, было заявлено: напряжение на USB падает до 4.6В, близко к границе минимума. Во-первых, тестер показал, что напряжение в разъеме реальные 5В, что идут от источника питания. Во-вторых, подключенный в соседний разъем резистор на 5Ом вызвал просадку напряжения до 4.6В в обоих разъемах.

В общем, чтобы этот прибор работал совсем хорошо, - нужно к нему добавить кнопку на 1А и резистор на 5.6Ом/2Вт. Провод лучше делать от 30см, рассчитанный на ток 1А. Ток выбран больше 0.5А, потому что стандартом можно подтереться. И предохранитель еще поставить. И светодиод как индикатор нагрузки: вдруг кнопка заклинит.

(добавлено 18.04.2019) Устройство развивается. Тестирование USB с нагрузкой на ток 0.85А и без нее позволило выявить несколько моментов:
- зная падение на проводе USB, можно без его вскрытия рассчитать сечение и сопротивление;
- тестирование качественности проводов/разъемов USB. Самые гадкие провода - у кард-ридеров: напряжение проседает аж до 3.3В. Передние разъемы сжирают, как правило, на себе 0.2-1В;
- устройство можно сделать проходным, чтобы в роли нагрузки выступал какой-нибудь потребитель USB. Покупные решения с алиэкспресса нещадно врут по показаниям.

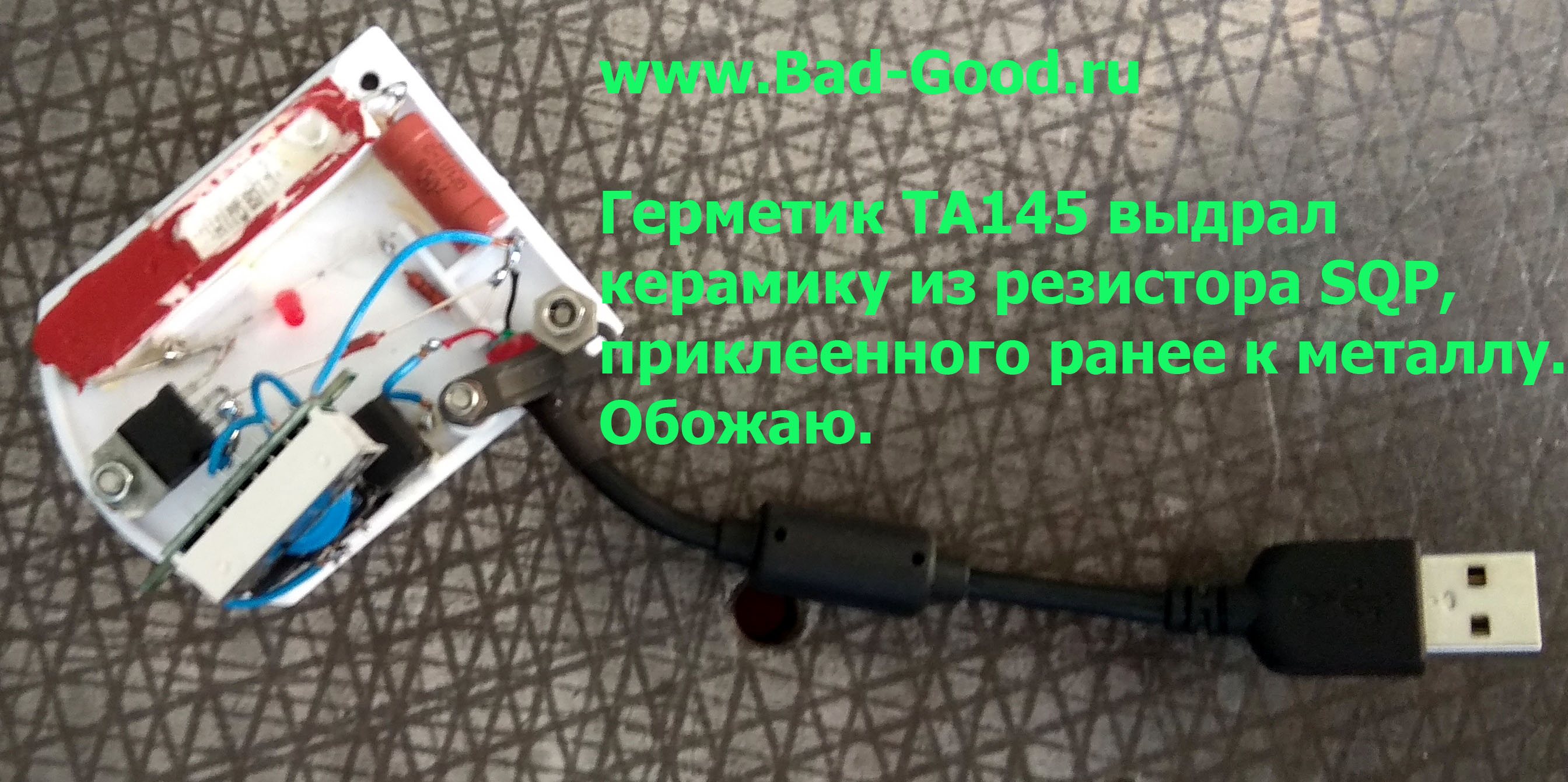

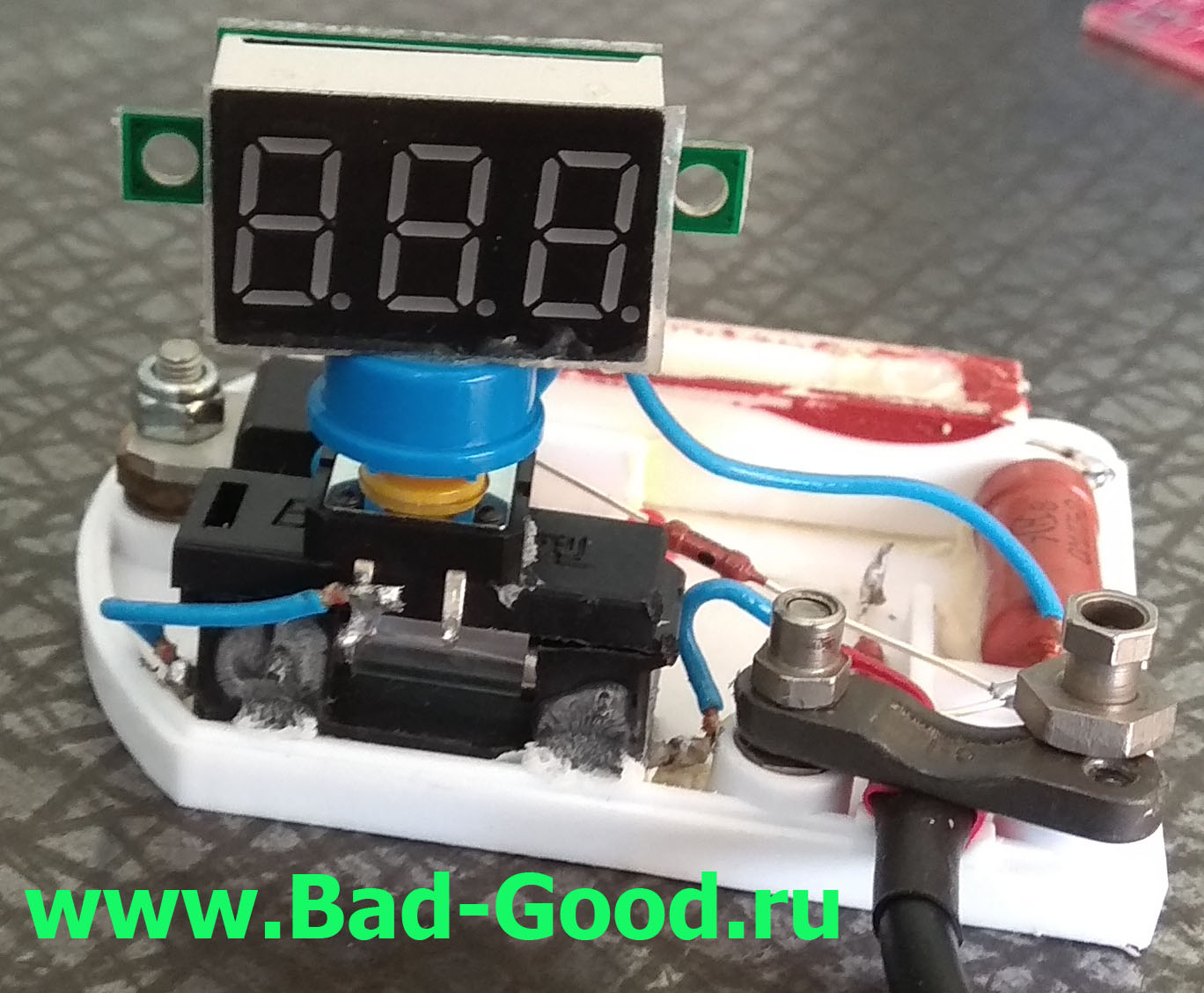

Сделано из хлама на подставке-крышке от какого-то чайника.





(добавлено 06.09.2019) А вот и печатная плата с нагрузочным тестированием подоспела.
