Нанесение подсказок на плату с помощью шелкографии (17.03.2018). Печать E-mail
2018 - Март
17.03.2018 10:36
Save & Share
← Зачисление денег на счет якобы от МТС (17.03.2018).   Суперпрецизионный резистор (17.03.2018). →
Описание способа упрощения работы монтажника после изготовления печатной платы. Навеяло найденной старой советской платой, на которой прям сплавом Розе было написано: "Резерв для предохранителя", и стрелка влево идет этим же сплавом. Сплав Розе при превышении тока растекался и размыкал цепь в определенном месте; а резерв его был напаян на нижнюю часть платы.
Обычно используется верхний слой шелкографии для именно графического отображения элементов. Изредка используется и нижний слой для того же: когда пайка элементов идет одновременно в двух плоскостях платы.

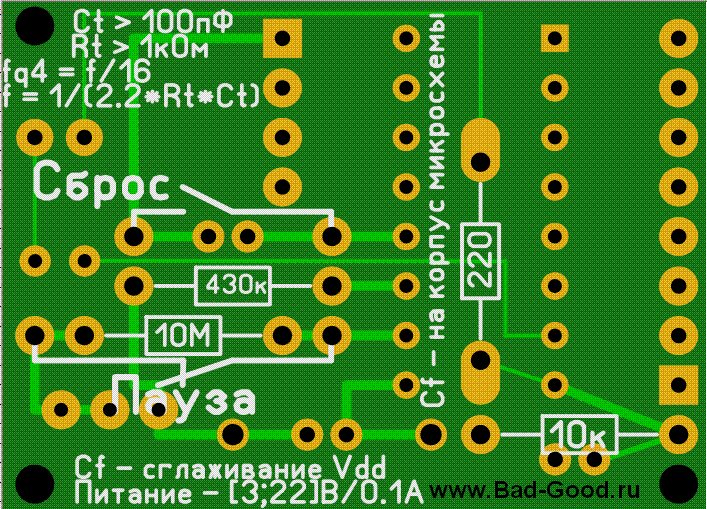

И никто не мешает использовать нижний слой шелкографии именно для подсказок по плате, обычным текстом, даже в стесненном пространстве. Вот пример такого использования, позволяющий вообще не обращаться к даташиту при сборке.



Вариант схемы старый, в новом перейду на отверстия типа "октаэдр" и "прямоугольный октаэдр":
- октаэдр позволяет впритык проводить диагональные дорожки за счет диагональных граней. Когда же два октаэдра ставятся впритык - возникает неочевидное преимущество. С одной стороны, площадь круга больше площади октаэдра. С другой стороны, стесанные грани октаэдра позволяют увеличивать диаметр, чтобы обеспечить то же расстояние между контактами, как у круга. Но итогом будет большая площадь контакта;
- прямоугольный октаэдр - при уменьшении ширины увеличивает расстояние между контактами, оставляя при этом ту же площадь контакта, что и у круга; при первоначальном виде - усиленную площадь контакта.

"Квадрат" - останется для обозначения первых ног микросхем.

(добавлено 27.03.2018) А кто запрещает делать подсказки металлизацией? Серебристая, блестящая, выделяющаяся надпись получается. Или контуром обвести группу элементов, если дорожки идут на другом слое.

Теги:
Обновлено ( 27.03.2018 19:04 )
