Унифицированные корпуса радиоэлементов v.2.3 (30.01.2019).

2019 - Январь

30.01.2019 20:29

Save & Share

← АСНА = Горздрав (24.01.2019).

Началось все с разъемов реле. Возникла ситуация, когда нужно было пайщику предоставить такую плату, в которую нужно вставить компоненты с закрытыми глазами. Вот, открывает он ящик, берет первое попавшееся реле на 5/12В - и успешно впаивает в плату (при этом не заморачиваясь с расположением контактов и прочими спорными вопросами). Унификация всего и вся - утопия; однако часть полезной информации удалось получить.

Начав анализ реле в составе Sprint-Layout, выяснилось, что существует закономерность между схемой расположения контактов и назначением этих контактов. Полная идентичность. Могут различаться размеры корпуса, отсутствовать 1 из пинов - но не более. И были отобраны несколько типов наиболее востребованных и повторяющихся корпусов.

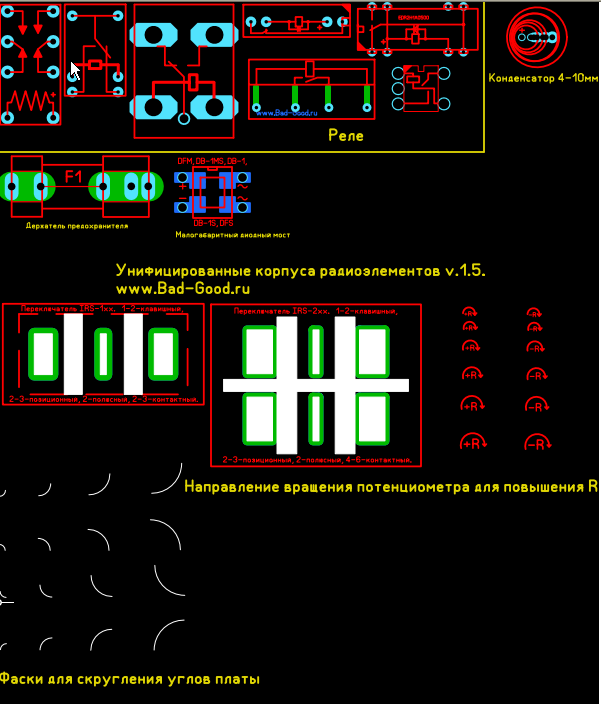

Для примера показан данный рисунок от более старой версии. Продолжает наполняться.

Поэтому порой присутствуют огромные отверстия: существует 3-5 видов таких реле с разницей в корпусах в несколько миллиметров. И если потребуется использовать реле с алиэкспресса (а в основном там попадается секция 2) - штыри войдут в отверстия однозначно, и однозначно обмотка и прочее будут там, где нужно. В секциях №1 и №2 контакты обмотки подкрашены металлизацией: визуальное удобство в ущерб месту для разводки.

Миниатюрные реле вида TRC-5VDC-SC-AL не анализировались - есть подозрение, что в данной плате не хватает одного типа корпуса. В Sprint-Layout отсутствует.

Плата также содержит унифицированный круглый электролитический конденсатор 4.1-10.1мм. В простых задачах большего диаметра не требуются. Причина создания - морока с конденсатором большего диаметра при пайке в плату с конденсатором малого диаметра (и наоборот). А ведь диаметр зависит не только от емкости, но и от напряжения. А ведь еще и ноги короткие, т.к. конденсатор выпаян из какой-нибудь дохлой материнской платы, - и начинается...

Скачать (91КБ).

(добавлено 05.02.2019) Немного подправил схему и добавил Gerber-файлы.

(добавлено 09.02.2019) Добавил держатель предохранителя. Тоже проблемы и с шириной отверстий, и с расстояниями раньше были.

(добавлено 27.02.2019) Обновил держатель предохранителя.

(добавлено 25.07.2019) Добавил вольтметр, SMD 1206 и прочие элементы.

(добавлено 16.03.2019) Добавил миниатюрный диодный мост.

(добавлено 27.04.2019) Похоже, периодически новые разъемы будут добавляться.

Добавил условное обозначение: в какую сторону нужно крутить потенциометр, чтобы его сопротивление возрастало. Согласно ГОСТ 2.728-74, рисовать третью ногу потенциометра необязательно - что порождает проблему первоначальной настройки компонентов, даже если схема под рукой. Например, при макетировании источника питания 311В DC оказалось крайне важно, в какую сторону выкручивать 3296W до первого пуска. Ошибка стоит сгоревшего вольтметра и предохранителей - а это, ни много, ни мало, 70руб. А это, между прочим, с десяток конфет "маленькое чудо".

А также разъемы переключателей почти всей серии IRS-2xx, IRS-1xx, фаски углов печатной платы.

(добавлено 02.05.2019) Попытка унифицировать корпуса SMD 1206 и 0805 не удалась: при пайке 1206 притягивается оловом не в центр - пайка перекашивается (при условии, что 0805 встает четко в центр). Не думал, что при разработке разъема может учитываться физика пайки.

(добавлено 23.08.2019) Зато удалось скрестить цилиндрический резистор и SMD 1206. В дальнейшем буду просто писать фразу "обновил", чтобы не перечислять новшества.

(добавлено 04.09.2019) Добавил технологическое отверстие для вольтамперметров с алиэкспресса.

(добавлено 27.12.2019) Еще что-то добавил.

(добавлено 14.07.2020) Теперь буду обновлять без уведомлений.
