Тестер БП ПК v.2.0 (23.10.2019). Печать E-mail
2019 - Октябрь
22.10.2019 23:00
Save & Share
Проверка линий БП ПК парами - для выявления обрывов и замыканий проводов без срабатывания систем защиты БП.


Ранее был создан тестер БП ПК v.1.1, позволяющий тестировать разъемы 20+4pin материнской платы, 4pin процессора, 4pin Molex. В статье по ссылке указано, почему он лучше продаваемых аналогов; а также историю создания, этапы сборки и особенности комплектующих.

Все прекрасно работало; думалось, что версия финальная. Однако в новый год на почту пришло письмо с просьбой расположить все светодиоды в ряд, для удобства просмотра. И, понятное дело, простым выравниванием светодиодов дело не закончилось. Плата разрабатывалась 4 недели, отладка и изготовление затянулись на 8 месяцев. Самое веселое было, что она именно перерабатывалась - аж 3 раза. В первый - повышение удобности. Во второй - чтобы угловые разъемы можно было впаивать, пришлось зеркалировать все разъемы на плате. В третий - вопрос выбора между способами монтажа самого тестера. 2 варианта: разъемы вверх (монтаж на стену), разъемы вниз (мобильный, все провода сзади - удобно смотреть на лампочки). В итоге оставлены разъемы вверх как наиболее универсальный вариант. С резисторами так и осталось неясно: нужно было их перемещать на тыльную сторону платы или нет.

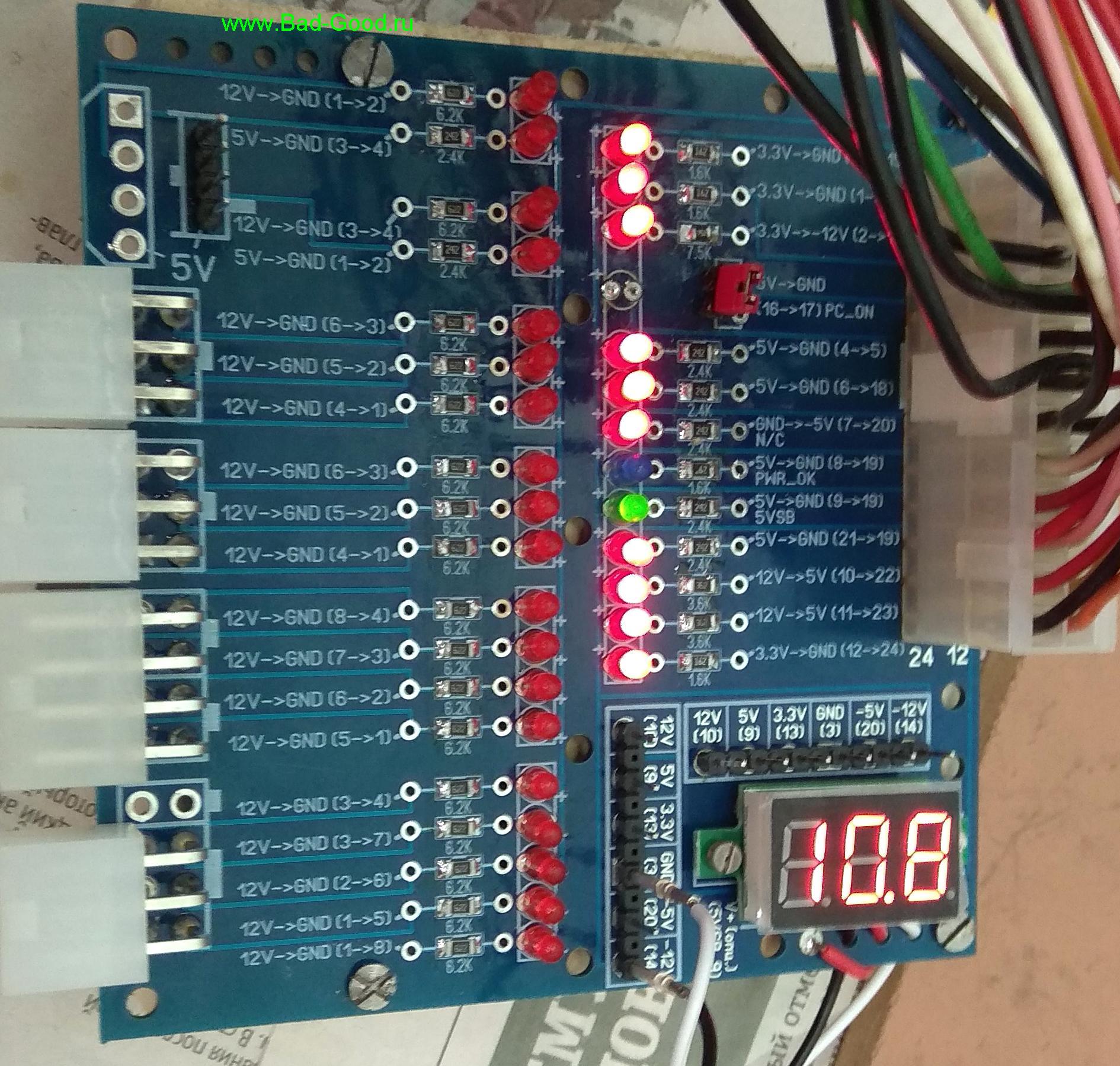

Как видно на рисунке, есть ряд сразу видимых отличий:
- 2 ряда светодиодов на ток 2мА как удобство оценки результата теста;
- увеличенное количество разъемов и их видов;
- паять стало проще;
- вольтметр требуется всего 1 (вместо 3), для него предусмотрено посадочное место;
- хренова туча подсказок на плате, чтобы собрать можно было без интернета;
- есть возможность запуска БП и по кнопке, т.к. включающийся автоматом БП при присоединении к любому тестеру - не есть хорошо: сначала надо проверять дежурку.

Тест данным тестером лучше прозвонки мультиметром по ряду условий:
- экспресс-проверка всех линий БП занимает несколько секунд;
- проверяется и контакт разъемов друг с другом. А то пару раз попадался пин, уезжающий назад при соединении разъемов 20+4pin. Разъемы с алиэспресса имеют толстые штыри - поэтому полного контакта БП с платой можно достичь, даже не втыкая разъем до конца;
- цена составит около 1840руб, если заказывать платы на алиэкспрессе и пытаться изготовить одну штуку. При этом останутся лишние 4 платы, которые можно подарить друзьям или оставить в резерве. Если же собирать 5 штук - конечная стоимость запчастей выйдет не более 2350руб/5шт, 470руб/шт.

Автоматический же тестер, на основе Arduino и микросхем 4067, потерпел крах: 4067 не способна коммутировать 12В, лишние 1-3В оказались критичными - и микросхема даже в корпусе DIP24W сгорела. Остальные теоретические решения значительно выходят за цену в 500руб. Например, коммутация 31 входа и 31 выхода с помощью 62 транзисторов BDX33C (силовая проверка 10А) не вышла тупо из-за того, что на плате не хватило места, а сами транзисторы стоят по 10руб/шт.

Монтажные моменты:
- излишки ножек светодиодов лучше отделять раскачиванием, чем откусыванием бокорезами: не остается острых выступов;
- разъемы dupont cable показали себя неэффективно в силе соединения со штырями 2.54мм.

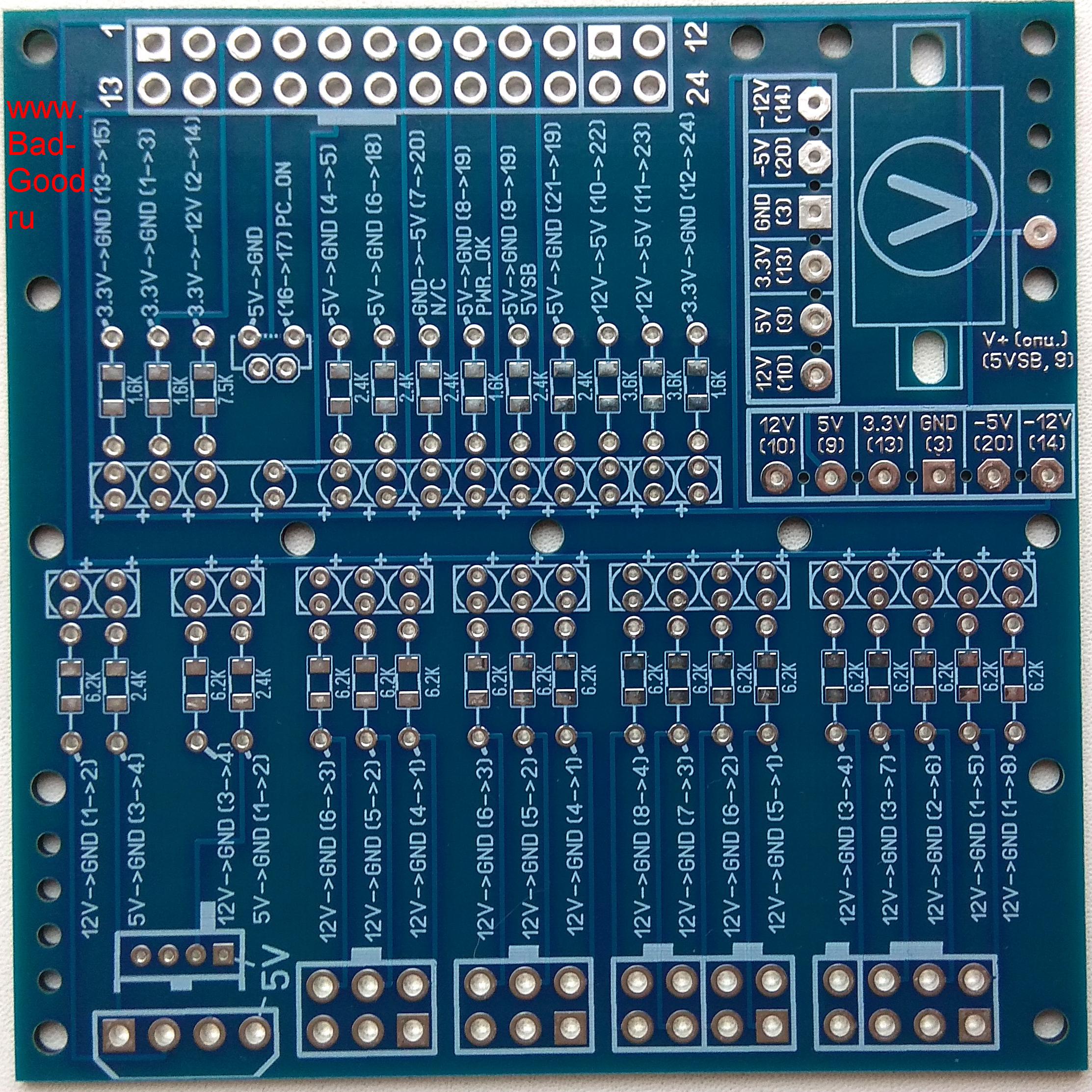

Скачать плату (331КБ).

Если повезет, данный прибор будет опубликован в журнале "Радио".

(добавлено 29.10.2019) Обнаружен баг. Пришли разъемы 2pin только сейчас - и попытка подсоединить разъем видеокарты 6+2pin закончился неудачей (именно для видеокарты). 2pin имеет направляющие, отличные от Molex 5569 (6+2pin = 8pin по форме разъема - и 2pin от БП видеокарты туда не влезает). Раздобыть разъем 2pin именно с необычной формой направляющих - так и не удалось. Из видеокарт сломанных его выпаивать надо, целиком 6+2pin.

С другой стороны, неясно: так ли важны 2 лишних контакта GND в данном разъеме.

(добавлено 31.10.2019) Если силой пихать разъем 8pin видеокарты в стандартный разъем Molex 5569 8pin - контакты коснутся друг друга. Поэтому при пайке компонентов 2 пути:
- впаять в 6+2pin 8pin;
- впаять 6pin, а 2pin вывести проводами для касания с контактами БП вручную.

Обновил печатную плату. Закрался легкий наезд отверстий на одну некритичную дорожку (отверстие M3 вольтметра - на дорожку GND (3) левой штыревой панели).

(добавлено 02.11.2019) С журналом "Радио" не сработался. Завалили вопросами и исправлениями. Ответы на вопросы не видят и задают их повторно. Троллят неправильным отчеством.

Архив с материалами платы дополнил тем, что нужно было для журнала, - для большей информативности.

(добавлено 04.11.2019) Еле нашел разъем 8pin для видеокарты. Ответ фирмы Molex по разъему: "Unfortunately Molex currently does not offer the 8 pin PCIe connector that matches the polarization with the picture you provided". Не выпускается в розничную торговлю (тема на иностранном сайте по теме данного разъема мусолилась 9 лет - решения найдено не было).

Единственный способ купить данный разъем дешево - AliExpress по запросу "GPU PCI-E PCB". 5 разъемов 8pin обойдутся в 170руб. Второй вариант - раздвоитель данного разъема, отрезав входную часть - 120руб/шт. Третий вариант - искать на других сайтах по другим запросам вида "8-Pin PCI-Express Power Male Connector".

(добавлено 10.03.2020) Опубликовано. Белов С.П. Экспресс-тестер блоков питания формата ATX: определение разрывов и замыканий проводов выходных разъемов / Санкт-Петербург: АО "Российский научно-исследовательский институт "Электронстандарт"", Петербургский журнал электроники, №2, 2019 г.

(добавлено 31.03.2020) Разъем 2pin от разъема 6+2pin видеокарты - важен. GTX 760 четко говорит, что ей не нравится подключенный разъем 6pin - и просит еще две земли. Надо попытаться найти место на плате сделать отдельное подключение 2pin. Однако это не критично: можно раздельно воткнуть 2pin в разъем 6+2pin, а 6pin - в свободный разъем 6pin, благо их сделано 2шт.

(добавлено 18.12.2021) Оказывается, все-таки можно проводить нагрузочное тестирование данным тестером. Резистором 0.98Ом/80Вт (расчет здесь) замыкать:
- цепи 5В и 12В на самом тестере (угловые разъемы на фото, согласно распиновке разъема). На тестере отобразится просадка напряжения по выбранной линии (падение на компонентах БП и проводах БП). Промахнетесь - сработает защита от КЗ в БП. На тестовом БП на работе сымитирую случайное соединение +12В с +5В - отпишусь;
- цепи 5В и 12В на БП в оставшихся его разъемах. На тестере отобразится просадка напряжения, порожденная нагрузкой другой линии (падение на компонентах БП других линий). Возможно, при нагрузке линии 5В просаживается и 3.3В, нужно сымитировать.

(добавлено 23.12.2021) Замыкание напряжений +5В и +12В резистором 1.1Ом не приводят к порче БП. Протестированы нагрузочно, после замыкания, те же ветки +5В и +12В - падения напряжения те же.

Доработка светодиодного тестера до нагрузочного - получилась достаточно простая:
- одноклавишный трехпозиционный шестиконтактный двухполюсный переключатель (ON)-OFF-(ON) на 16А, коммутирующий нагрузочный резистор к +5В или +12В. А от прибора светодиодного - просто кинуть толстые провода к такому переключателю. Соответственно, таких выключателей можно делать несколько, кидая провода с обратной стороны контактов на плате - учитывая толщину проводов, подходящих к этим контактам;
- вольтметр, подсоединенный параллельно нагрузочному резистору, при этом потребуется всего 1.

Обновлено ( 23.12.2021 19:18 )
