Генератор-счетчик-делитель на микросхеме 4060 v.1.1 FINAL (19.05.2018). Печать E-mail
2018 - Май
19.05.2018 18:35
Save & Share
← Переходник SSOP24W→SOIC24W→DIP24W v.1.1 FINAL (19.05.2018).   Дешевый прибор тестирования жгутов УТЖ-1024-Ч-03: платы и внешний вид (23.05.2018). →
Одноименная статья уже была ранее, описывающая, почему 4060 лучше 555. Шло время, обвес микросхемы был изучен досконально. Как только научился создавать и изготавливать печатные платы - создание печатной платы для 4060 было вопросом времени.

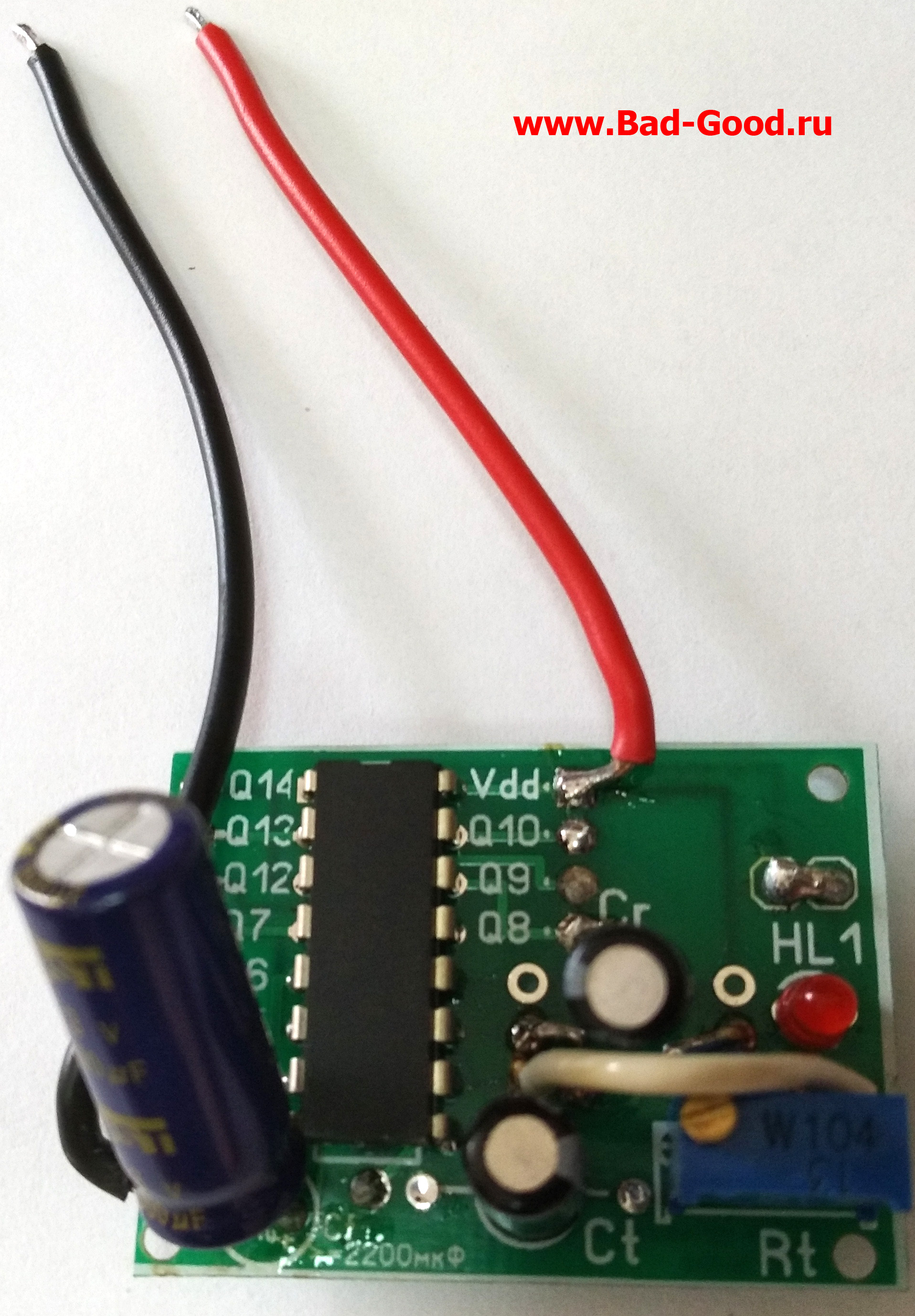

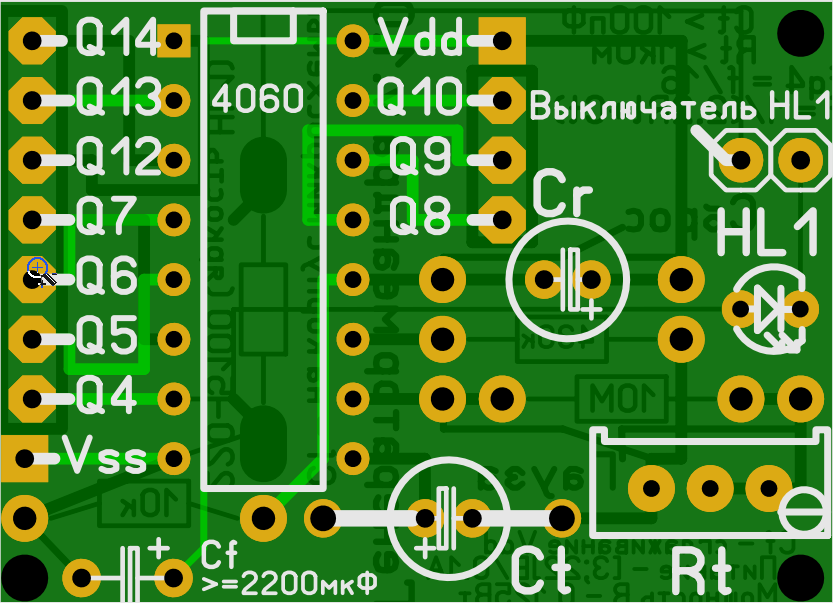

Плата максимально миниатюрна - и в то же время нашпигована подсказками, что позволяет собрать генератор без даташита.



Генератор запускается вручную при помощи нормально разомкнутого переключателя "Пауза" или автоматически при нормально замкнутом. Светодиод отключаемый, в отверстия "Выключатель HL1" вставляются штыри 2.54мм, стандартная перемычка.



Сборку нужно проводить в перчатках, т.к. из-за плотности компоновки вырастает вероятность ожога. Конденсатор 2200мкФ лучше приклеить боком прямо на микросхему. Излишки длин ножек каждого элемента нужно откусывать сразу после пайки. Все выходные частоты протестированы - надписи соответствуют частотам сигнала.

Жаль, не получилось расположить в ряд Q4-Q10: было бы удобнее, но нет места для дорожек. С другой стороны, это разделение частот сигнала на 3 секции. Возможно, есть смысл даже выделить их рамками. Возможно, резистор яркости можно перенести на другую сторону платы, т.к. ноги микросхемы длинные и позволяют спрятать резистор под нее.

Платы (351КБ).

(добавлено 03.06.2018) При публикации материала в плату были внесены изменения, вроде расширения отверстий переключателей и увеличения размеров Cf. Измененный вариант не тестировался макетированием, но прозвонка в Sprint-Layout показывает, что функционал не изменился.

(добавлено 15.09.2019) Как ни странно, еще одно обновление платы. Обновил архив.
