Регулируемый вентилятор на подставке (02.12.2019). Печать E-mail
2019 - Декабрь
01.12.2019 23:00
Save & Share
Вафли-убийцы (09.12.2019). →
Средство для отклонения ядовитых паров от носа пайщика. Или для охлаждения тела в летнее время.

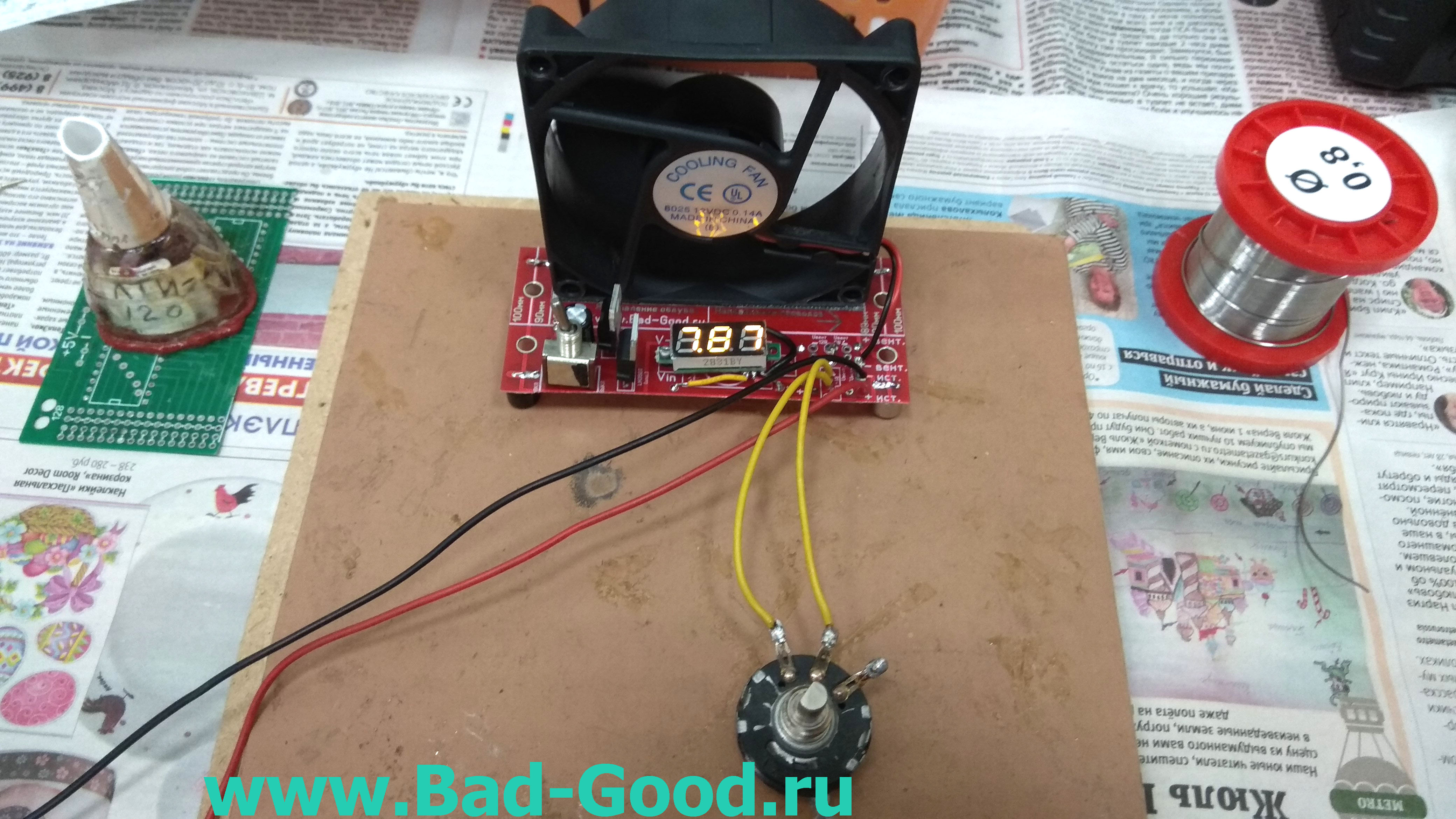

Сначала была тонна текста - укоротил (хоть и плата переделывалась 3 раза - и хотелось рассказать, почему). Сразу фото, плата упрощена донельзя.


Плата (1.04МБ).

Состав: 4 постоянных и 1 переменный резистор, регулятор напряжения LM317T, транзистор NPN с высоким hFE, вентилятор до 140мм, переключатель ON-ON типа MTS-102, конденсатор, вольтметр, 2 винта с гайкой M2, 4 конденсатора в роли ножек для платы.

Плата снабжена не только списком компонентов, но и избыточными комментариями (формулы расчеты и прочее).

Старт вентилятора делится на 3 зоны. Напряжение от 0 до X - зона, в которой вентилятор не запустится никогда, что с ним ни делай. Напряжение от Y до 12В - зона, в которой вентилятор запустится в любом случае. А зона от X до Y интересна тем, что вентилятор в ней не запустится без посторонней помощи, но при этом будет поддерживать вращение, если будет раскручен ранее. Для этого и используется транзистор с конденсатором на базе: можно задавать время подачи максимального напряжения на вентилятор - и спустя время урегулировать обороты.

Входное напряжение - 5...16В. Для 5В не требуется регулятор напряжения LM317 - можно припаять резистор просто последовательно. Напряжение 16В указано с перестраховкой от перегрева - можно пробовать больше.

Переключатель 3-контактный - с целью включения резистора-разрядника при выключении вентилятора.

Итог: собранный из хлама вентилятор с регулировкой. Тратиться ли на печатную плату (800руб/10шт) - вопрос выбора. Но на печатной плате такие вентиляторы можно делать без извращений и очень быстро.

Ножки - из конденсаторов: не царапают лак. На них же можно надеть противоскользящие набойки для мебели.

Если просто последовательно подключенным резистором регулировать вентилятор - это будет именно регулятор тока, а не напряжения. Во время пуска ток вентилятора выше номинала: сопротивление вентилятора ниже нормы. Резистор же постоянен - и в момент пуска вентилятора забирает на себя большую долю напряжения, чем в обычном режиме работы. Итог - вентилятор не стартует, если резистор выкручен на большой номинал с целью обеспечения малых оборотов. Регулятор напряжения - вот решение; причем самый простой, линейный. С ним при пуске вентилятора ситуация прямо противоположная: при малом сопротивлении вентилятора регулятор напряжения порождает больший ток.

(добавлено 27.12.2019) Добавил принципиальную схему в архив. Торопился - но, вроде, верно все.

(добавлено 10.03.2020) Перенес зону приклеивания вентилятора: не по центру, а по ребру.
