Заметки по микросхеме LM350T (16.02.2019). Печать E-mail
2019 - Февраль
15.02.2019 23:00
Save & Share
Линейный регулятор-стабилизатор-ограничитель напряжения-тока. Линейность диктует наличие пассивного охлаждения в виде радиатора. В данной статье - нюансы практического тестирования, уточнения характеристик предыдущих тестов. Предыдущие тесты: один, два, три.


3 разновидности: LM317T, LM350T, LM338K - в порядке возрастания максимального коммутируемого тока. Большинство примеров схем с участием данной микросхемы представлено в даташите LM338K. Все 3 микросхемы взаимозаменяемы, если нет превышения по их току. LM350T наиболее универсальна по току/цене, корпус TO-220. LM338K подделывается сплошь и рядом - поэтому покупать ее вообще нет никакого смысла: проще параллельно LM350T поставить, согласно схеме в даташите.

На практике сначала тестировался регулятор напряжения. Стандартная схема с резистором R1 120Ом, в самом начале любого даташита.



Тест LM350T проводился сравнением выходного напряжения на холостом ходу и при нагрузке 0.75-1.6А. Начальная цель была: выписать сопротивления для резистора R2, соответствующие тому или иному напряжению; т.к. формула в даташите сложна для использования при вычислениях. Сопротивления были успешно выписаны - но в работе микросхемы нашлись особенности:
- какое бы ни было охлаждение микросхемы, рассеиваемая мощность в районе 7Вт заставляет микросхему понижать выходное напряжение. В этот момент, возможно, кристалл микросхемы уже не успевает отдавать тепло корпусу - и жить микросхеме остается несколько минут;
- напряжение стабилизируется с высокой точностью 0.01-0.02В - при корректной рассеиваемой мощности на микросхеме;
- минимальное напряжение питания для выходного: для 4В - 5.1В, для 2В - 3.1В, для 9В - 10.1В, для 15В - 16.1В. То есть, минимальная разница по напряжению - 1.1В на холостом ходу. Но при токах >1А наблюдается просадка напряжения, компенсирующаяся при разнице в 4В. Значит, минимальная разница по напряжению зависит от нагрузки. При этом, чем выше питающее напряжение - тем меньше необходимая дельта: при 22.1В источника и 21В с микросхемы - дельта составляет всего 1.1В;
- дальше выяснилось, что купленная в чиподипе LM350T есть перемаркированная LM317T. Потому что больше 1.59А микросхема не выдерживала: сразу напряжение падало. Заменена на LM350T, купленную на алиэкспрессе, - тоже оказалась перемаркированной. Для нее все свойства выше были точно такими же, за исключением выжимания 1.89А. Не исключена логическая ошибка эксперимента;
- кратковременные (единицы секунд) превышения рассеиваемой мощности не убивают микросхему;
- минимальное выходное именно стабилизированное напряжение - 1.4В, а не 1.2В. На участке 1.2-3В наблюдается именно повышение напряжения при подключении нагрузки - это отражено в таблице. На 1.2В - превышение на 16.7%, на 1.4В - на 11.4%, 2В - на 7%. С 4В - высокая стабилизация выходного напряжения без превышений. Условия для таблицы: Vin-Vout=4В;
- если микросхема не выходит на заявленный ток (уменьшение номинала резистора R2 не дает результатов) - помогает повышение входного напряжения.

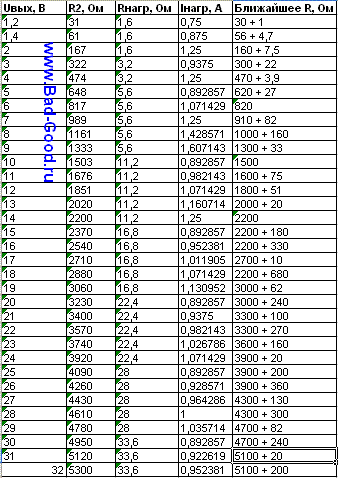

Из таблицы наиболее очевидно, что для фиксированного напряжения лучше использовать 2 постоянных резистора вместо одного; а для изменяемого - резистор 3296 10кОм.

Отправил на изготовление плату с удобной напайкой LM350T и ее обвеса. По прибытии будут перепроверены номиналы из данной таблицы - на всякий случай.
Опытным путем доказано: суперклей не проводит тепло и не годится для склеивания микросхем с радиаторами.

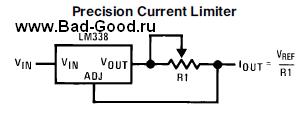

Микросхема как ограничитель тока: просты и схема, и формула расчета. Формула - верная. Остается рассчитать мощность, рассеиваемую на резисторе, по закону Ома. Обычно выходит 0.5-2Вт. Применение - например, при электролизе, или очистке металлов от ржавчины, или создании ЗУ для АКБ хоть от USB.

Конденсаторы входные и выходные не требовались вообще никогда.

При рассеивании 4Вт на большом радиаторе без вентилятора - перегрева нет.

Корпус от DVD-ROM - один из вариантов радиатора, даже дырки для винтов есть.

(добавлено 21.02.2019) Если берется микросхема не с постфиксом "T", а с другим (например, "T P+") - номиналы в таблице уже не работают. Для 9В пришлось ставить потенциометр и крутить на меньшее количество ом, нежели 1333Ом, - и существенно. Вообще, микросхема плохая: повышает выходное напряжение при увеличении тока, а также при касании пальцами выводов выходного напряжения.
