Дискретный потенциометр (27.04.2026). Печать E-mail
2026 - Апрель
27.04.2026 11:02
Save & Share
← Промывка клавиатуры горячей Fairy (25.04.2026).   Переходник IDE↔SATA (27.04.2026). →
В своё время, потенциометрам 3296 была оказана такая огромная честь, что даже был разработан аксессуар для их удобной точной настройки. Но так как дешёвых печатных плат больше не существует - пришлось искать другое решение удобства выставления нужного сопротивления.

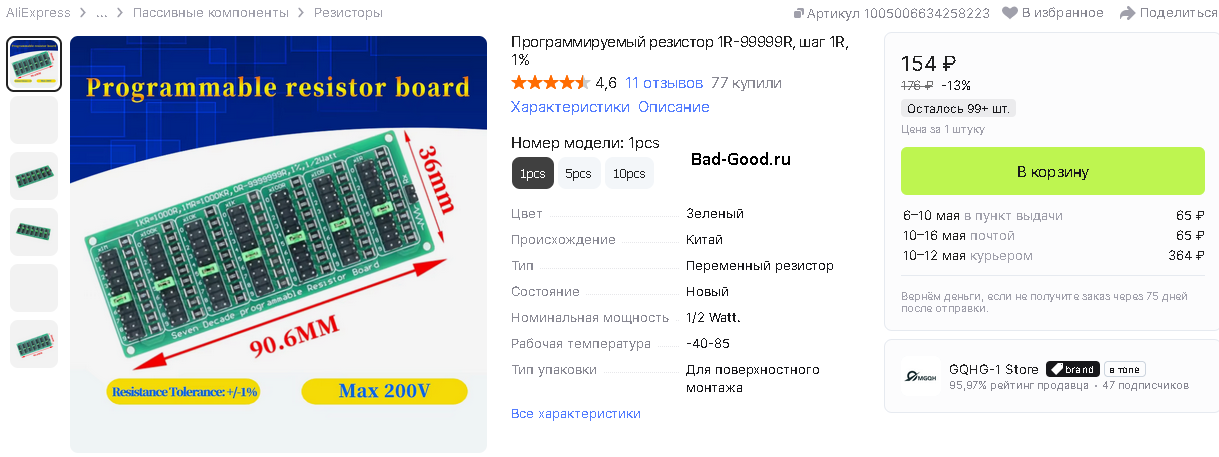

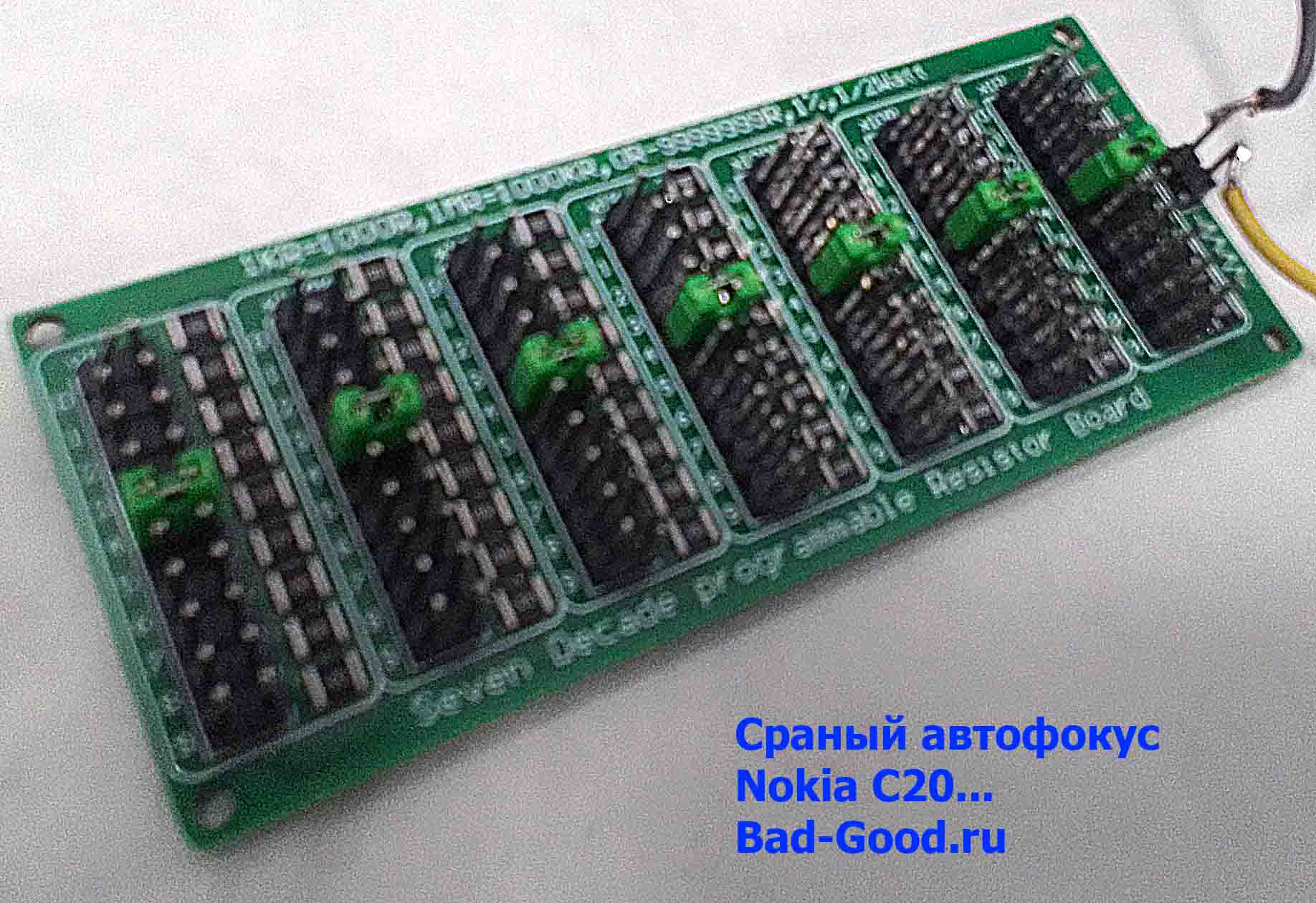

На алиэкспрессе: печатная плата с кучей резисторов за 166руб с бесплатной доставкой (к вопросу, сколько печатные платы стоят в Китае: себестоимость - копейки).

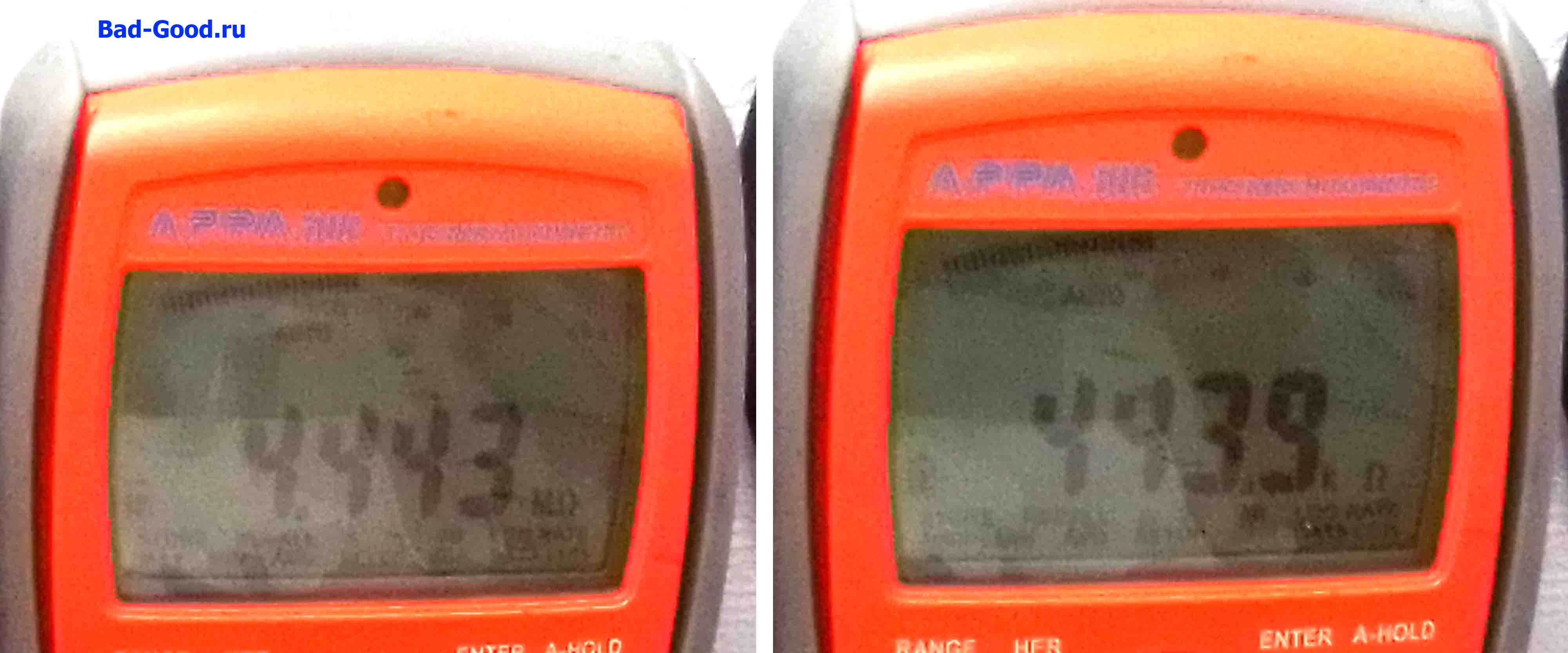

Точность высокая - заявленные 1% наблюдаются на мультиметре. До 200В. Разная выдерживаемая мощность: в зависимости от количества участвующих в сопротивлении резисторов. Заявлена 0.5Вт - но, по факту, больше: размер SMD огромный (крайне похож на 1210) и каждый точно 0.5Вт.



Проблемы:
- если руку поднести к плате: помехи ловятся - сопротивление на мгновение может уменьшиться. При этом, возникает вопрос: оно, реально, уменьшается или это просто помехи влияют так на средство измерения. Придётся с миллиамперметром ещё возиться завтра;
- если вытащить перемычку в желании переставить - будет разрыв. Тут выгоднее иметь 7 перемычек в запасе другого цвета - и замыкать нулевые контакты перед изменением сопротивления на другую величину.

(добавлено 28.04.2026) Помехи - идут на омметр: при поднесении руки через амперметр - значение миллиамперов не меняется (точные 10.4мА при 500Ом и ~5.1В).

Теги:
Обновлено ( 28.04.2026 17:47 )
