ТО распредкоробки. Часть 1 (15.05.2025).

Переезд в свою квартиру - породил множество аналитических, производственных и ремонтных работ (у снимающих квартиры - огромный плюс: их это почти не касается - максимум, вызвать-принять мастера и посмотреть на его жопу, предъявить хозяйке чек). Среди этих работ - были работы по электрике; среди электрики - были и сложные работы, длящиеся неделю и требующие, в т.ч. навыков маляра, электроника.

Все работы по электрике были выполнены, кроме одной позиции: самая сложная и беспощадная по своим свойствам - удалось ей заняться только спустя 5.5 лет после переезда. Даже потенциальное химическое отравление хлором или озоном не выглядит таким страшным: техобслуживание распределительной коробки и её предположительная замена. Именно поэтому материал содержит "часть 1": треш и содомия - сейчас крутятся в голове, а в части 2 - реальность будет крутиться вокруг них.

- рукожопа-электрика-ремонтника - нужно ушатать с помощью АГС-30. Абсолютно неудобное расположение распределительной коробки. Когда делал ТО светильникам в ванной - пришлось паять на высоте, на стремянке (чему помогла сделанная отдельная розетка в своё время - длины провода жала паяльника хватило тютелька в тютельку). И это квест ещё тот, чуть не получил припоем в лицо (спас защитный щиток, как обычно). Здесь же коробка расположена ещё выше. Да, возможно именно пытаться паять, используя розетку от бывшего GPON-роутера, который отключил с расторжением договора почти сразу после получения ключей ("роутер МГТС, с двумя направленными вверх антеннами, ударил меня по лицу. Потому что он своими антеннами держал отвалившийся потолочный плинтус");

- необходимость пайки может быть связана с тем, что коробка выглядит как советская, несмотря на дом 1993 года выпуска. Ей 32 года - проблема не только в видимом окислении внешней части клемм (что может вызывать нагрев), а в переделке советского стандарта под европейский, в случае неисправности коробки. При замене выключателя с такой же проблемой стандартов - всё поехало, при проведении ТО розеткам - отсутствие стаканов необходимого диаметра. Одна розетка даже без стакана осталась (чтобы обеспечить лучший прижим), другая - с приклеенным линолеумом. Может оказаться так, что придётся на высоте бурить отверстие большего диаметра, - проще провода скрутить и пропаять мощной паяльной станцией или термофеном;

- рукожопа-электрика-МГТС - нужно ушатать с помощью шуруповёрта и сверла. Недоснял изоляцию с провода при монтаже розетки - крышка никогда не закрывает коробку плотно. Прямо сегодня видел муху, залетевшую через отверстие коробки из тамбура (крутилась почему-то волчком: уж не бешеная ли). Чтобы доснять изоляцию - нужно выкрутить провода из коробки, но пока этого лучше не делать: не проведены тесты;

- тесты - "просты": проверить коробку на нагрев пластин (тепловизором? Терморезистором? Падением напряжения на клемме? Пальцем в перчатке потрогать фазные 230В с риском поплясать на стремянке?). Включить одновременно на плите все конфорки, чайник 2кВт через розетку автомата розеток, обогреватель через розетку автомата света, подтащить к коробке огнетушитель (в т.ч., чтобы тушить горящую жопу). Всего 3 автомата, из автомата плиты идёт сдвоенный провод - на коробке 4 пластины, ничего не подписано - нихрена не понятно. 2 фазы, 2 нейтрали - а где заземление? 1 фаза, 1 нейтраль, 1 заземление - почему тогда 4-я пластина занята чем-то? 4 фазы - но у меня же 3 автомата? Сначала нужно дрочить автоматы и смотреть, с какой пластины напряжение снялось, - и всё подписать. Когда тест на нагрев будет пройден - проверить винты на прижим: закручены ли до упора. Если нет - докручивание и повтор теста;

- даже если коробка останется на своём месте - ей 32 года, повышенная пожароопасность. Даже если коробка будет успешно заменена - впервые в жизни, повышенная пожароопасность. Сейчас - надо отодрать старые обои в непосредственной близости от коробки, после ТО - покрасить освобождённое пространство равнодушной к огню краской. Крышка коробки - пластиковая, поджёг - неустойчива к горению, требуется замена на что-то металлическое и приклеивание её высокотемпературным герметиком типа TA145, который надо ещё найти;

- если коробка под замену - будет квест по её идентификации и подбору точного аналога (если он вообще существует). Все провода нужно будет подкрашивать перманентными маркерами разных цветов: не дай макаронный монстр, хоть 1 будет прикручен не туда. Провода могут быть короткими - придётся их наращивать (опять пайка);

- все работы осложнены тем, что приходится обесточивать абсолютно всю квартиру (как определить провод, идущий именно к щитку, - непонятно: они все одинаковые). Холодильник должен быть пуст или должна быть зима для выкладывания продуктов на балкон. Зима не подходит: самое тёмное место в квартире - необходим длинный световой день, чтобы управиться за день. Лето не подходит: не будет работать кондиционер - воздух у потолка горячее воздуха на уровне головы - оптимальное время работы только май и июнь. Так как электричества нет, а паять надо, - либо просить соседей дать розетку (удлинитель покупать метров 15), либо купить ИБП и хорошую автомобильную АКБ к нему (залёт тысяч на 15);

Часть работ (обдирка, покраска, поиск коробки, крышки, герметика, удлинителя или ИБП, тесты и т.д.) - можно провести неспешно в этом году, а основной треш - в начале мая следующего года: отопление точно отключат раньше + можно будет использовать майские праздники. А с отключенным холодильником - можно жить неделями, просто нужно все продукты сожрать.

Вчера электрик на работе, по заявке, смонтировал розетки на отдельный автомат: в виде удлинителя без провода (колодка удлинителя на 3 розетки, 16А). Колодка - числящаяся в списках производителей маркетплейсов фирма Энкор, но выбор её приводит к отсутствию товаров в списке (умерла? Такие классные свёрла у неё были). Провод (специально вскрыл короб) - ВВГ-Пнг(А)-LS 3x2.5 - происходит взрыв мозга: видится ВВГ по ГОСТ 31996-2012 (именно по сечению жил) - это настоящие 2.5мм² (и цена соответствующая) - длительные 30А переменного тока по таблице 19. Автомат - на 25А. Смотришь на этого дедушку как на бога: он сделал всё правильно. С другой стороны, сам резал именно такой одножильный провод ранее - там был обман по сечению, несмотря на ГОСТ, - то есть, подтверждается: истинность сечения зависит и от производителя.

Муха, вылетевшая из коробки, - скорее всего, залетела туда из квартиры, а не из коридора; и после снятия крышки - решила покинуть место обитания. Но из коробки сифонит воздух - то есть, где-то либо прямая дыра наружу, либо кривая - и через пустоты кожухов проводов забрасывает.

- рецепторы руки могут обманывать - но воздух из коробки идёт не холодный (при условии, что работали только стиральная машина 1000-2200Вт и обогреватель 900Вт). Это означает, что она греется, - и её "воздушную вентиляцию" перекрывать нельзя. Обдирать пожароопасные обои - однозначно и незамедлительно;

- диаметр распределительной коробки - 75мм. Ближайший распространённый европейский диаметр, именно круглый, - 70мм, нераспространённый 75мм - надо заказывать в отдельных магазинах. Необходимая глубина коробки - ещё не ясна, но есть теория: можно взять с избытком - и пусть выступает себе из стены, зато места для проводов хватит (1 из серых проводов выпирает из коробки, как выяснилось);

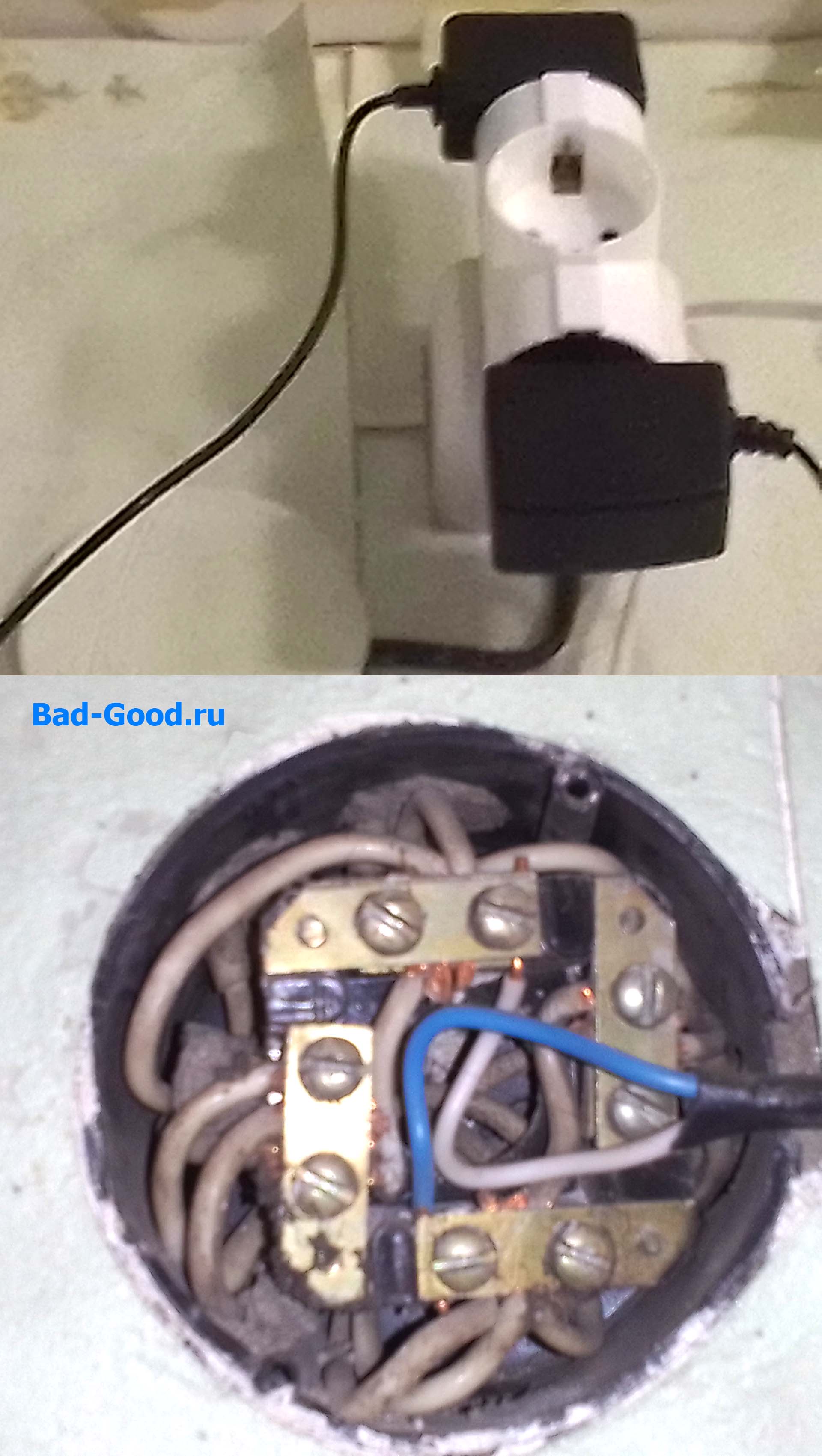

- так как распределительная коробка есть просто кусок пластика - ещё с клеммами соединительными заморачиваться. Сами клеммы - никак не зафиксированы в коробке: на них надавливаешь - а они друг к другу приближаться начинают. С учётом, что из них выпирают волоски проводов, - ситуация критическая, и коробки нельзя касаться даже отвёрткой без отключения общего автомата в щитке;

- с помощью касания пластин индикаторной отвёрткой (упс!) выяснилась ужасная правда: 2 фазы, 2 нейтрали. При этом, был замечен треш: 2 фазы по 2 провода в 2 пластинах - соединены между собой одинарным проводом. Складывается впечатление, что эти провода - только розеточные (в лучшем случае - а где тогда свет и плита?) или автоматы выключают нейтрали вместо фаз (перемычка - снижение нагрузки на общие фазы). Надо пока всё это перекурить - и поиграться завтра с автоматами.

- когда раньше розетки менял, выяснилось: внутри квартиры они сделаны двойным проводом (который идёт, в т.ч. с наружной части балкона - зачем, х.з.). Но до щитка идёт всего 1 провод. А в коробке - 2 кожуха по 2 провода и 1 одинокий провод, почти точное совпадение. То есть, вероятность, что это коробка только для автомата розеток, - почти 100% (и тогда неясно, как найти коробку освещения и проводов плиты);

- если это так, добавляется другая задача: проверка отверстия для этого единичного провода. И если оно позволяет протащить сдвоенный провод 1.5мм² другого цвета - купить, протащить до щитка вместо одинарного. И увеличить таким образом максимальную нагрузку на проводку именно всей квартиры, по розеткам, в 2 раза. То есть, исправить очередной косяк очередного рукожопа - сделав проводку вместо 21А - 42А по ГОСТ 31996-2012 таблице 19 "многожильных на переменном токе";

- ГОСТ 31996-2012 таблица 19 - противоречит ПУЭ 6 издания таблице 1.3.4. Для 1.5мм²: 22А ГОСТ, против 17А в интернет-таблицах для столбца "трёх одножильных" (например, ruscable-ру), против указанных 15А аж в нескольких материалах этого сайта "трёх одножильных". Настало время исправить ошибку: считать провод "одного трёхжильного" (хотя жил в таком проводе гораздо больше) - проводка вместо 15А станет 30А - 6.9кВт при 230В;

- включив микроволновку 1.2кВт, чайник 1.53кВт, обогреватель 600Вт: рука показала то же самое количество тепла от коробки, как и при отдельном 900Вт обогревателе, - значит, это иллюзия. Дополнительно, в ПУЭ 6 издания п.1.3.10 указана номинальная температура жил 65 градусов и окружающего воздуха 25 градусов, плюс провод считается проложенным в трубе - даже если весь провод горячий, это ещё считается нормой;

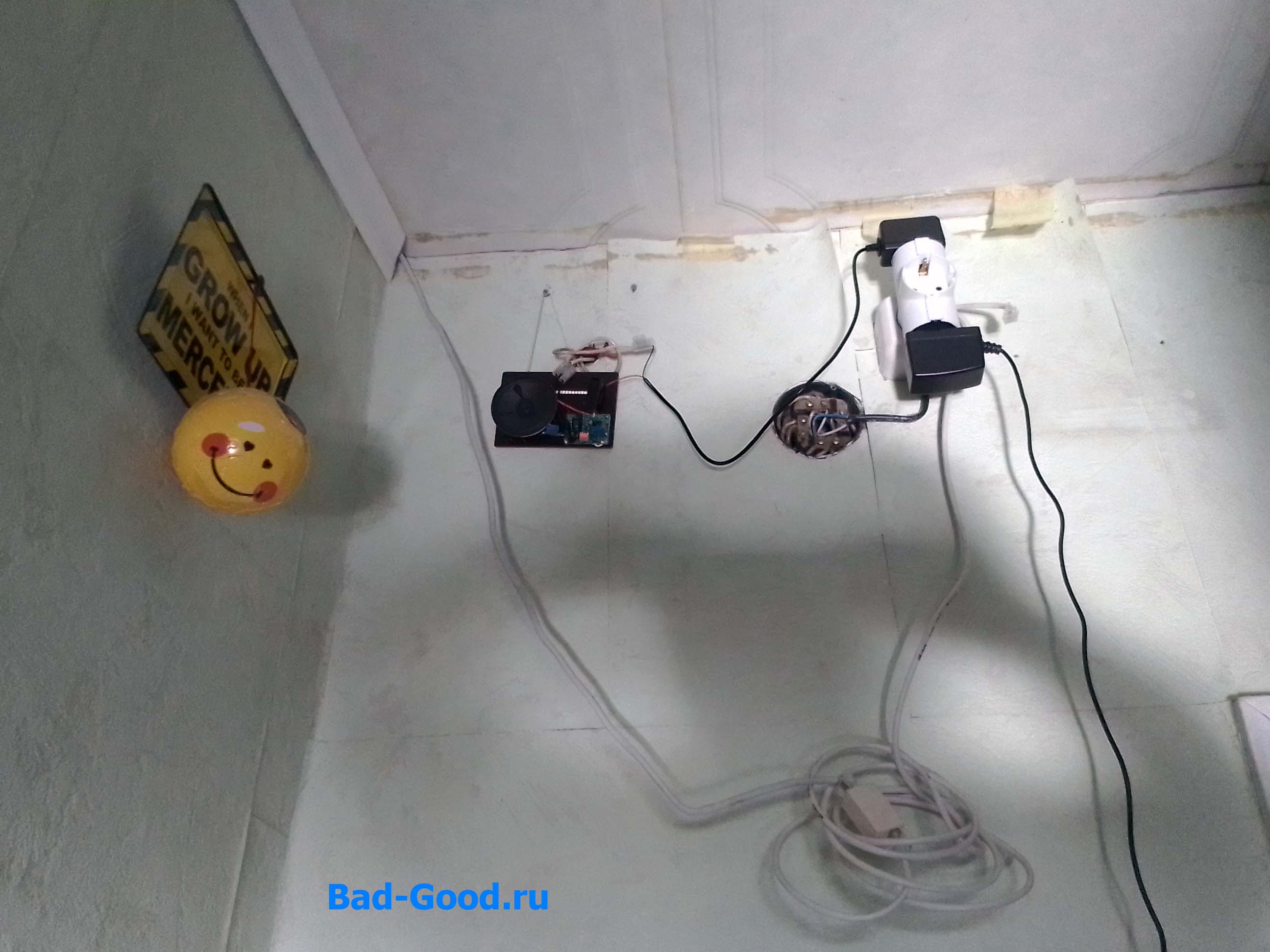

- глубина коробки без крышки - 50мм. Нигде нет такой коробки в продаже (везде 40мм, 45мм) - придётся использовать старую кругляшку дальше. Чтобы изготовить для неё крышку - варианта 2: купить меньшей глубины коробку и из неё взять, изготовить самому. Тест с резинкой заглушки для унитаза 110мм показал: на герметике отлично держится на рассыпающихся обоях - значит, и на стене без обоины встанет хорошо. С заглушки срезал сужающийся участок канцелярским ножом (думал, пластик потребуется как фиксатор идеального круга резинки, - не потребовалось) - даже так влезает в резинку. В свою очередь, у крышки можно вырезать заднюю часть и наклеить сетку от комаров, сохранив вентиляцию. Таким образом, крышка никак не контактирует с коробкой - улучшая безопасность при возгорании. Почитал про другие коробки - у них крышки тоже горят сразу после контакта с огнём...

(добавлено 19.05.2025) Так как розетка от МГТС сделана рукожопом - она так же требует обслуживания. Не исключено, что будет перенесена в другое место, - и питаться будет от розетки автомата света по соседству: просто для того, чтобы коробка плотно закрылась в будущем.
