Осторожно! Высокое напряжение! Опасно для жизни! Нарушение ТБ - и неминуемые последствия в виде ничего!

Бесконтактное обнаружение переменного тока.

Непонятно, почему на алиэкспрессе модуль с датчиком стоит 83руб, а сам датчик (трансформатор переменного тока) - дороже (иногда и в 3 раза). Класс точности - 0.2%: к вопросу, насколько дёшевы датчики в производстве. Это в РФ их загоняют за баснословные деньги: 0.5-2.3к - и 193руб "из-за рубежа" (на али купили за 83руб - и перепродали вам за 193руб). И так - во всех импортных товарах.

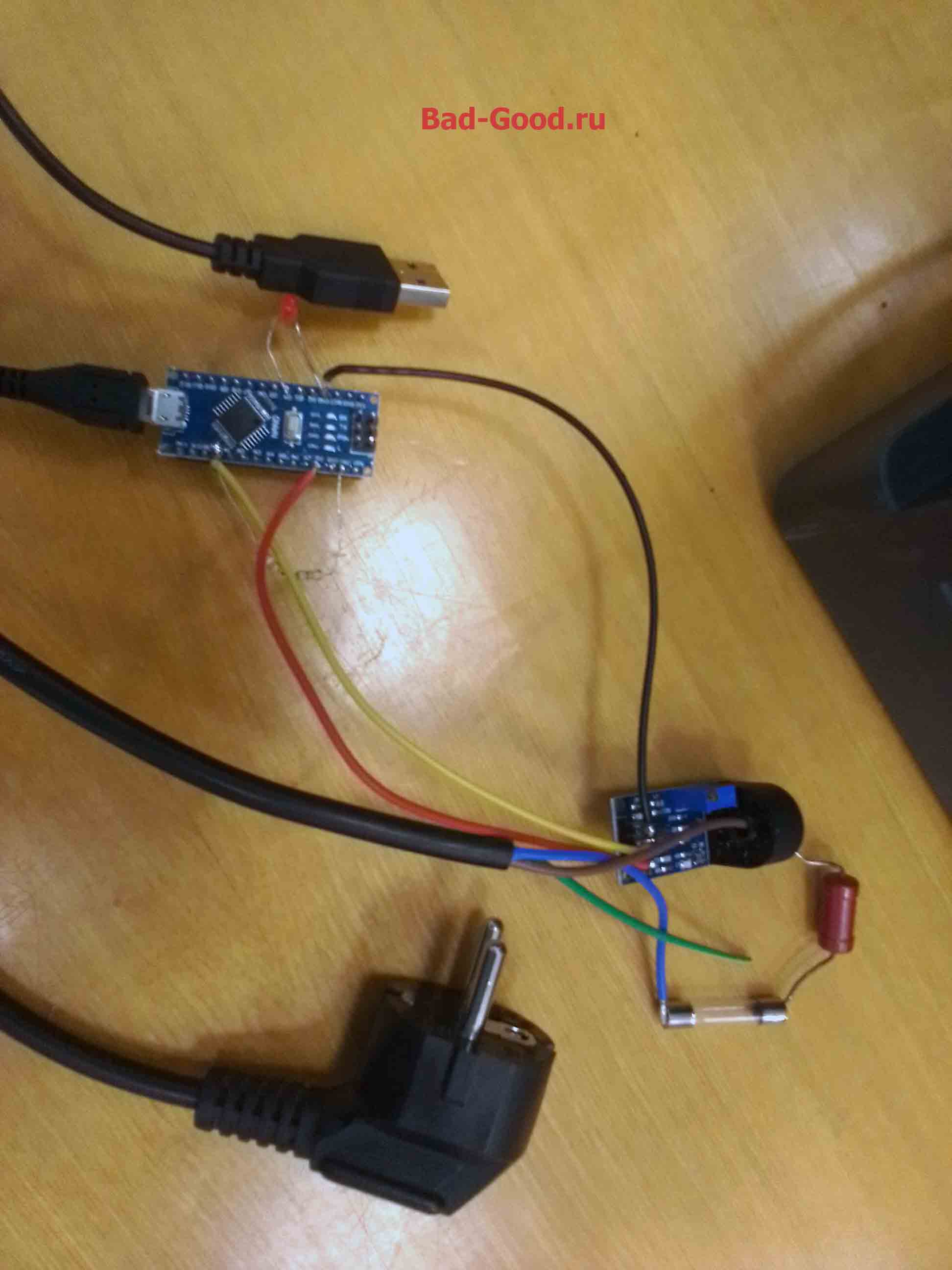

Тестовый стенд был собран достаточно простым: 1.3кОм - под ток <200мА (для последующей установки в провод холодильника, с целью повышения его эффективности с помощью вентиляторов, - китайцы задолбали косячить с отправкой неверных термостатов).

Зоркие глаза миллениалов через толстые линзы диоптрий - уже видят ужасные вещи (глаза-слепцы зумеров - ничего не видят):

- при напряжении 230В и выбранном резисторе 1.3кОм/2Вт/5% (даже военной приёмки ОМЛТ-2) - рассеиваемая мощность составит 42.83Вт. Планируется включение и выключение пилотом - сроком на <5с. Резистор должен выжить за это время - он был создан для этого момента, и он ждал его всю жизнь со времён ещё до развала СССР;

- высокое напряжение - предохранитель обязателен. Но видно, что волосок толстый, - да, он на 2А: потому что спасает именно от взрыва резистора в случае соединения витков между собой (и потому что меньшего номинала просто не оказалось). А будет греться, вонять, раскаляться, деформироваться, даже воспламеняться - пофиг: защитный металлический чехол от телефонной станции всё примет на себя;

- металлический чехол на открытые контакты 230В, ага;

- датчик протянут только через 1 провод. Во время тестирования вольтамперметра 230В - было обнаружено: 2 провода в отверстии датчика - не порождают магнитного поля, датчик молчит. Это очередное подтверждение, что скрученный провод в удлинителе сгорает от перегрева из-за отсутствия конвекции воздуха и последующего расплавления изоляции, - а не от магнитной индукции: 2 провода с переменным напряжением в противоположном направлении - тупо аннулируют друг друга;

- светодиод без токоограничивающего резистора - здравствуй, INPUT_PULLUP, иначе сгорит. В итоге, т.к. INPUT_PULLUP достаточно тусклая и мерзкая вещь, - всё-таки подпаял 2.1кОм;

- провод подключения Arduino к ПК через USB - временный, убивать системный блок неудачным тестом не планируется;

- хрень из китайских резисторов - подтягивающий резистор для повышения точности аналогового канала, прям 85кОм получилось;

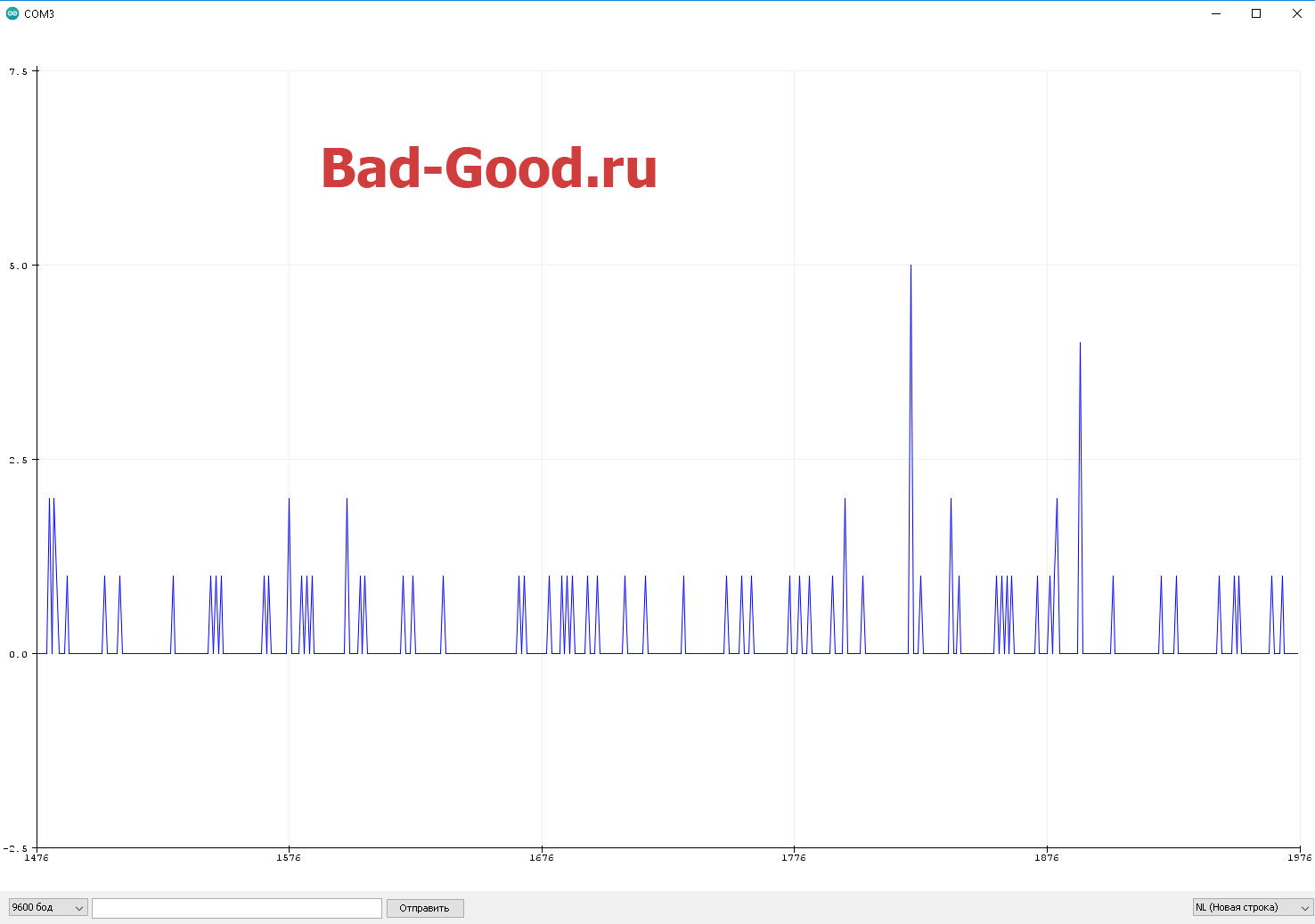

- естественно, нужно изучить модуль перед включением 230В. И, действительно, если взяться за провод рукой: шумы до 24 (без включения Плоттера по последовательному соединению - редко 4: заземление канала работает исправно). Т.к. забыл напряжение открытия биполярного транзистора - условием является сигнал >3В. То есть, >614.4 (цена деления - 0.0049В). Также это решает проблему показаний: модуль преобразует сигнал в постоянный или выводит мгновенный ток - пока неизвестно. Видео смотреть на эту тему бесполезно: "Я подключил датчик, он работает, ыыы!" - видео на 22с без графиков сигналов и каких-либо цифр (вообще, создаётся впечатление, что люди тестируют датчики и выкладывают их в интернет - и потом забивают болт на вопросы их практического применения).

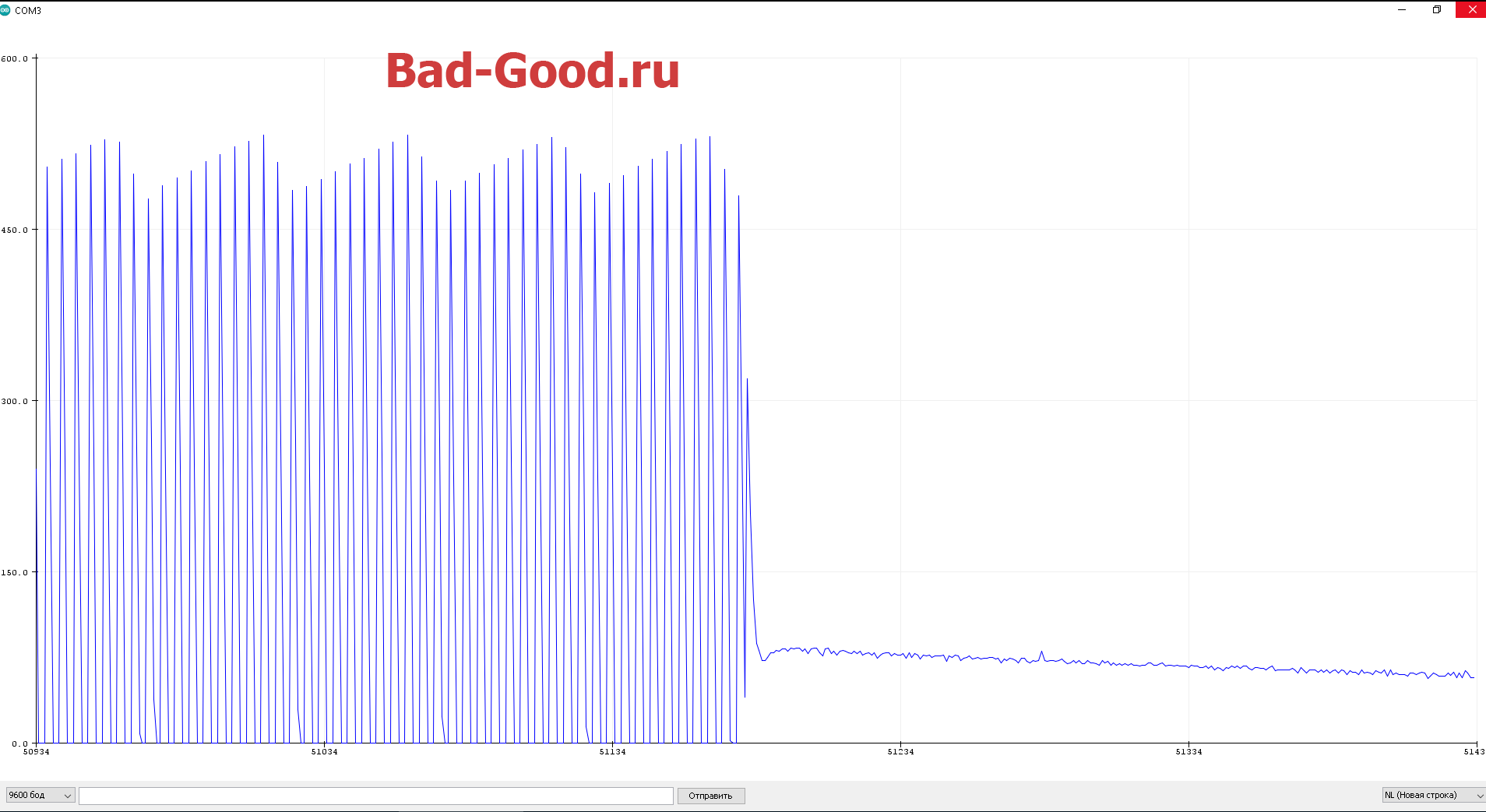

Нажимается кнопка пилота - происходит закономерный результат.

Теперь - реальная последовательность событий:
- нет реакции. Выкручивание регулировочного резистора на минимум, на максимум - нет реакции;

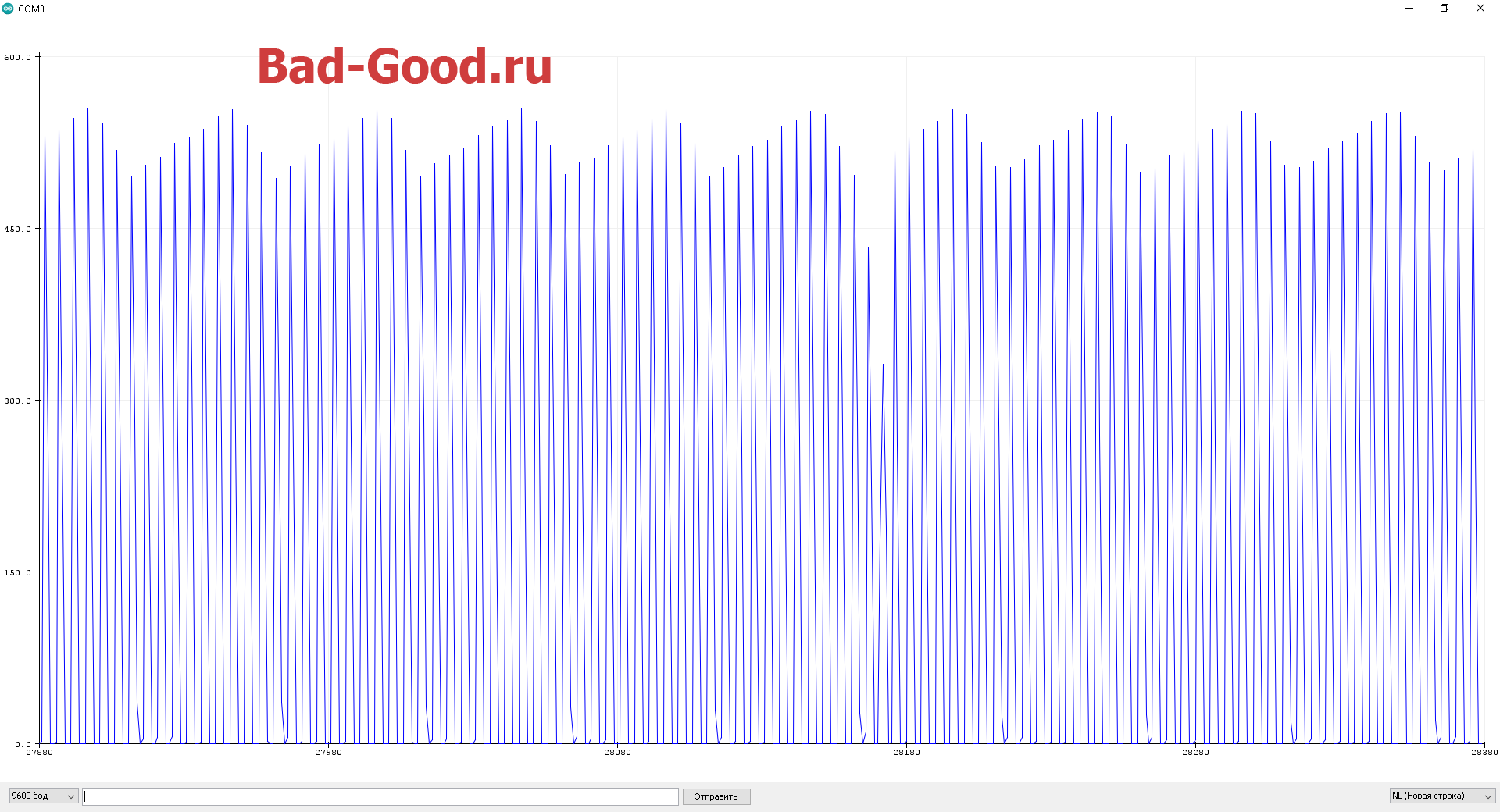

- меняется значение на 204.8 (1В). Результат получен при выкручивании регулировочного резистора на минимум. Поведение светодиода - 50-герцовое (заметное мерцание) - непонятно, почему не 100Гц (реагирует только на одну сторону синусоиды?). Так как светодиод инертен на погашение - сигнал воспринимается как "большинство времени горит", но это не соответствует действительности;
- меняется значение на 1.5В. Результат получен;
- 2В - получен;
- 2.5В - не получен (не светится даже в полной темноте);

- 2.3В - граничное напряжение "получен", но оно нестабильное (80-90% "получен", 20-10% провалы по частоте). Вот он, предел для практических 0.171мА (измерено APPA 505);

- резистор выжил, хоть и вонял сильно.

Получается, полевые транзисторы, с их странным диапазоном напряжений полного открытия, - не подходят. Например, для 100N03A: вроде, 2.5В - а при 5В данная схема не работает. Gate Threshold Voltage 1-2.5В по даташиту - заявляется как начало открытия (а когда он там полностью откроется - хрен его знает). Биполярный - нужно рассчитывать на выходной ток модуля 5мА. Опробую BDX33C с фактическим h_FE>1000 и повышенным падением напряжения на нём при полном открытии 1.3-1.5В. Это идеально для источника питания 12В: чтобы вентиляторы 12В не крутились на полную катушку. Соответственно, тепловыделение на нём будет не больше 0.4Вт - можно ограничиться обычным радиатором от моста материнской платы и термопастой.

Как внедрю модуль датчика Холла. В довоенное время, когда ещё были доступны печатные платы по 700руб/5шт, - был сделан предохранительный проходник. Концепция та же: зачем портить провод холодильника? Раздраконить силовой кабель от БП ПК и вставить впаять его в розетку отдельную (а модуль датчика запитать от другой розетки или через понижающий преобразователь напряжения с 12В вентиляторов).

(добавлено 11.02.2026) Остались вопросы:

- напрочь забыл тонкости работы с проводом, идущим через датчик: должен быть чётко перпендикулярным отверстию - да, но должен ли идти чётко по центру отверстия, можно ли на провод наматывать изоленту с целью сделать его перпендикулярным и по центру;

- в холодильнике будут использоваться 2 вентилятора 80мм под напряжение 12В - когда выгоднее были бы 5В (хоть и дороже): давая возможность запитать вообще всё от адаптера с разъёмом USB.

Из прошлых материалов: "крепление катушки к поверхностям крайне не рекомендуется делать суперклеем".

На модуле датчике 2 штыря GND были спаяны вместе.

(добавлено 13.02.2026) BDX33C - провалился: открывается всего до 0.5В на нагрузке из ~12В.

(добавлено 17.02.2026) Перемещение транзистора BDX33C в место после нагрузки - дало падение напряжения на вентиляторе 2В. Транзистор Дарлингтона из 2xDB237 - не успел проверить: вышел из строя винт преобразователя MH-Mini-360 (всё-таки, его сразу надо менять) - на модуль датчика пошло 12В с адаптера. Модуль сгорел (перестал реагировать на ток по линии 230В), хоть его горящий красный светодиод (сильно бесивший, кстати) продолжает гореть нормально.

Ждём'с нового модуля датчика. Пока о нём стоит сказать только то, что создаётся впечатление: он выдаёт не 5мА на выходе, а намного меньше. А винт преобразователя - был заменён на 1 потенциометр 50кОм, по аналогии с этой фотографией. В итоге, на выходе 5.4В - подкрутил потенциометр - стало точно 5В.
