ULN2003: высокомощная коммутация (12.03.2025). Печать E-mail
2025 - Март
12.03.2025 18:24
Save & Share
← Операционный усилитель (12.03.2025).   Полная блокировка вентиляции (14.03.2025). →

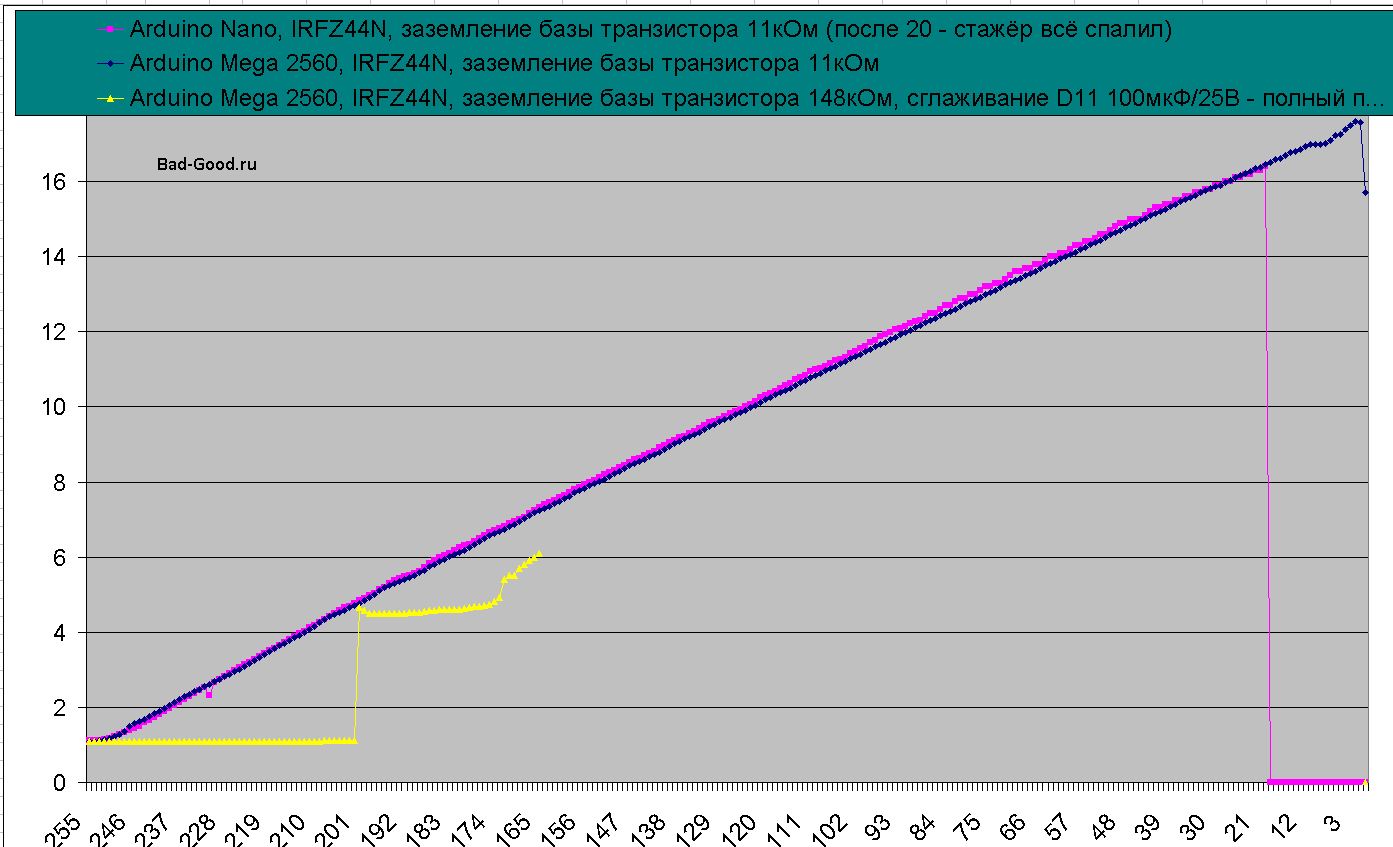

Так случилось, что с транзисторами изначально не задалось. Даже с учётом того, что были успешно изучены транзисторы Дарлингтона, Шиклаи, ЛГБТ - всё равно их использование либо приводит к большим временным потерям, либо к алогичной работе, либо к недооткрытию - то есть, несоответствие даташиту.

Поэтому при работе с ними: приходилось помнить и учитывать их странное поведение - закладывая резерв для него в разрабатываемой аппаратуре (транзисторы, в основном, использовались как ключи). Микросхема ULN2003 (с разными постфиксами типа "A", "ADR") - решает все эти проблемы.


Описание данной микросхемы в разных магазинах - не сразу даёт понимание, какая она золотая. Внутри неё стоят 7 транзисторов Дарлингтона и защитные диоды - образуя 7 управляемых выходов, которым не страшна индуктивная нагрузка. Каждый выход управляется своим входом, обеспечивая 0.5А при штатной работе - но и давая использовать предельные 0.6А.

Прикол в том, что ULN2003, при своей цене 58руб/шт в чиподипе и 57руб/10шт на алиэкспрессе, - уделает большинство NPN-транзисторов по цене, удобности управления, габаритам (SOP16) и даже hFE:
- по даташиту, каждый вход потребляет 50-65мкА при выходном токе 500мА - расчётный hFE 7692-10000;
- рассеиваемая мощность, описываемая в интернете (нет в даташите - странно) 0.75Вт/канал - соответствует падению 1.5В, что приемлемо для транзистора Дарлингтона (даже чуть ниже практического у BDX33C с его жалким hFE 1000: был любимчиком - теперь из князи в грязи);
- и входные, и выходные каналы можно коммутировать между собой. То есть, это не просто на 1 выход реле повесил, на другой - короткую светодиодную ленту, на третий - что-нибудь ещё. Можно одновременно включать 7 входов, соединив между собой 7 выходов, - получив суммарную нагрузку 3.5А. Но с поправкой: ограничение по даташиту 2.5А. А по напряжению - 50В.

Корпус SOP16 даёт возможность наклеивания кусочка радиатора от материнской платы (заявлена в интернете суммарная рассеиваемая мощность 1.25Вт). Существует также в корпусе DIP16, более выгодным для теплообмена - но менее выгодным по габаритам. Однако, т.к. одна микросхема заменяет 7 транзисторов - суммарное занимаемое место на плате может быть и меньше.

И изюминка: на основе микросхемы ULN2003A существует плата-драйвер ULN2003 для шагового двигателя 28BYJ-48 - при этом их суммарная стоимость на алиэкспрессе составляет менее 200руб. А это означает, что к двигателю можно припаять ручку потенциометра 3296W на 1МОм - и получить продвинутый аналог жалкого цифрового потенциометра 1МОм ценой 1.4к в РФ и 3000руб/5шт на алиэкспрессе.

Осталось купить и протестировать всё вышеописанное.
